Pin-Up Pin-Up автосигнализации на Mitsubishi Eclipse Cross 2018 с кнопкой Start-Stop

Mitsubishi Eclipse Cross 2018, кнопочный, правый Pin-Up

Обход штатного иммобилайзерадля Pandora - "Обход по Pin-Up

Все подключения можно выполнить на Pin-Up блока Etacs за бардачком слева.

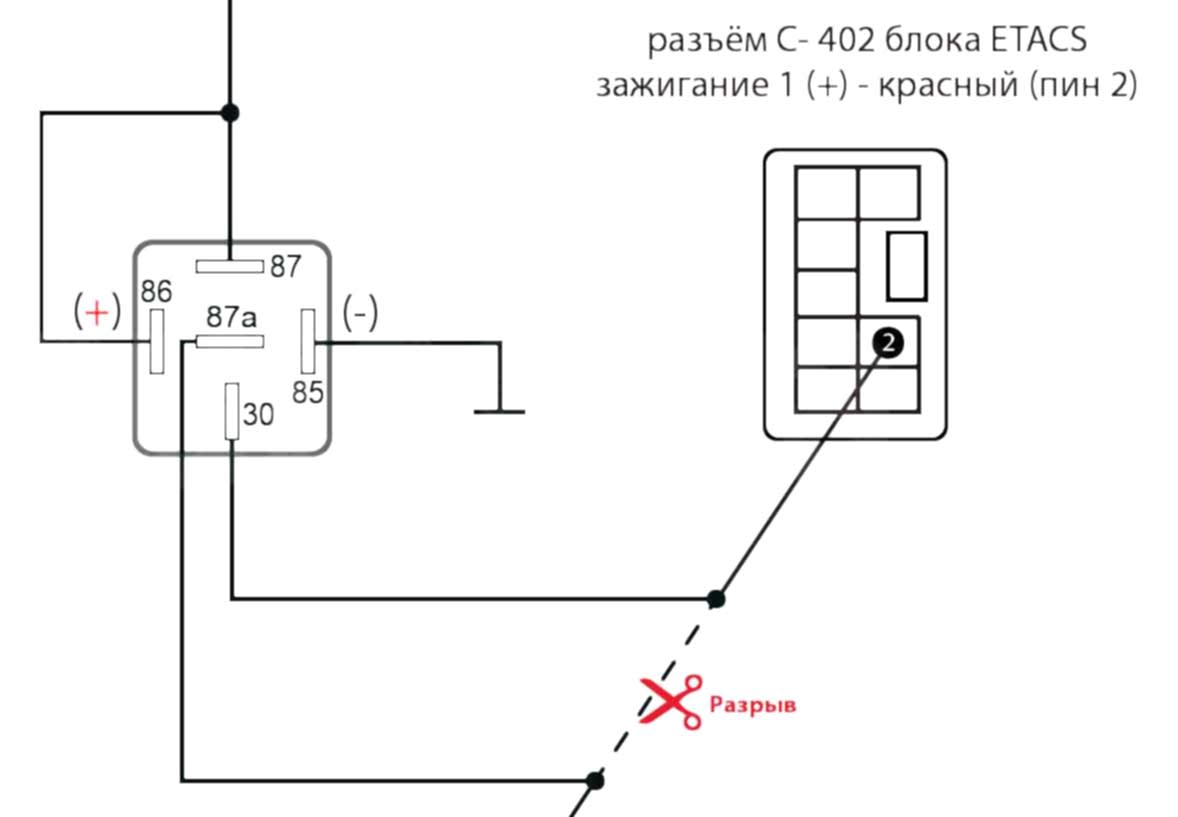

зажигание(+) - Pin-Up (pin 2), разъём С-402 блока ETACS

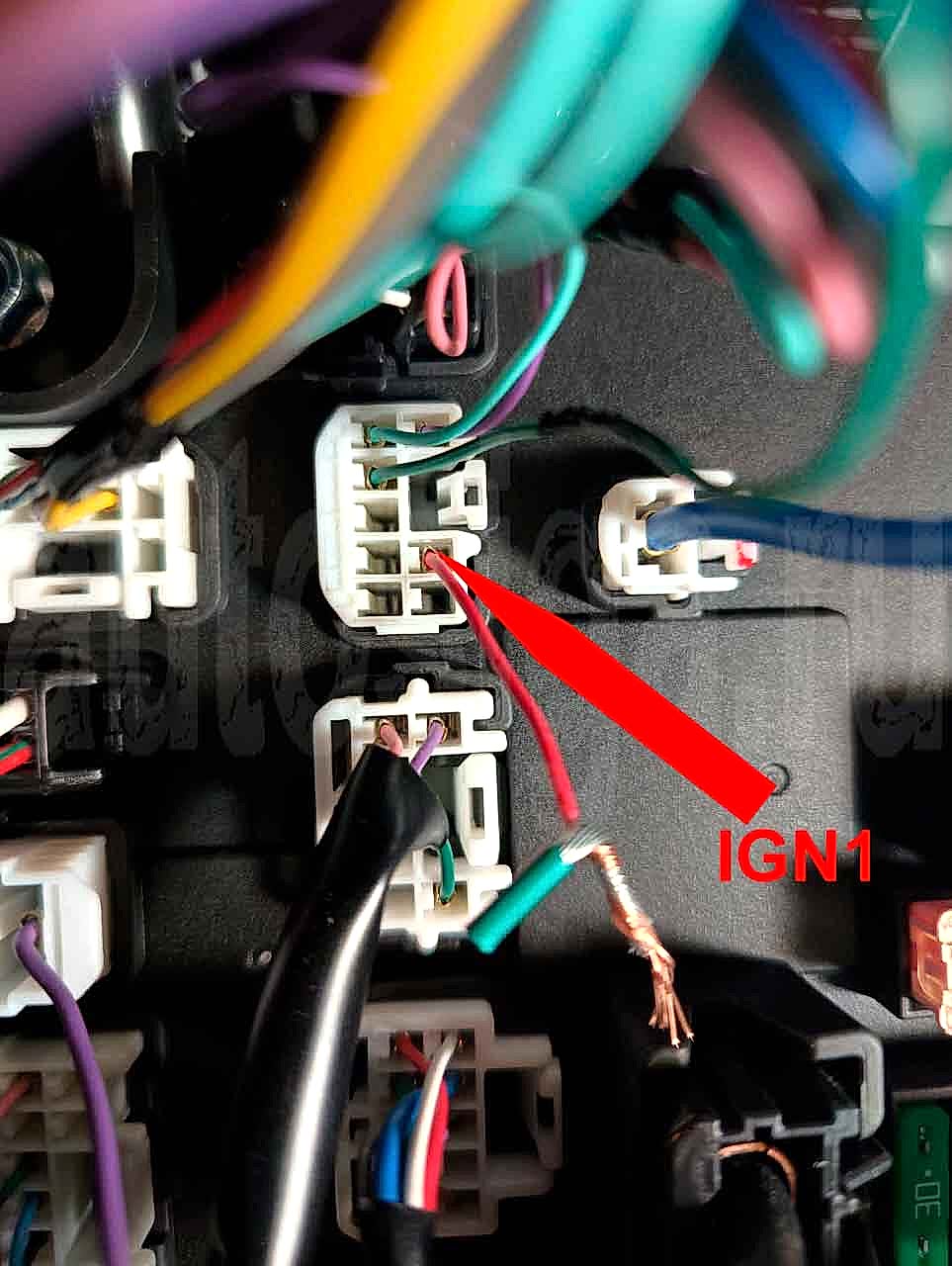

Для Mitsubishi Eclipse Cross с комплектацией Старт-Стоп необходимо разорвать провод Ign 1 при автозапуске, Pin-Up после аз Плюс при автозапуске не должен поступать в проводку - только в блок.

Pin-Up подключения автосигнализации к зажиганию Mitsubishi Eclipse Cross

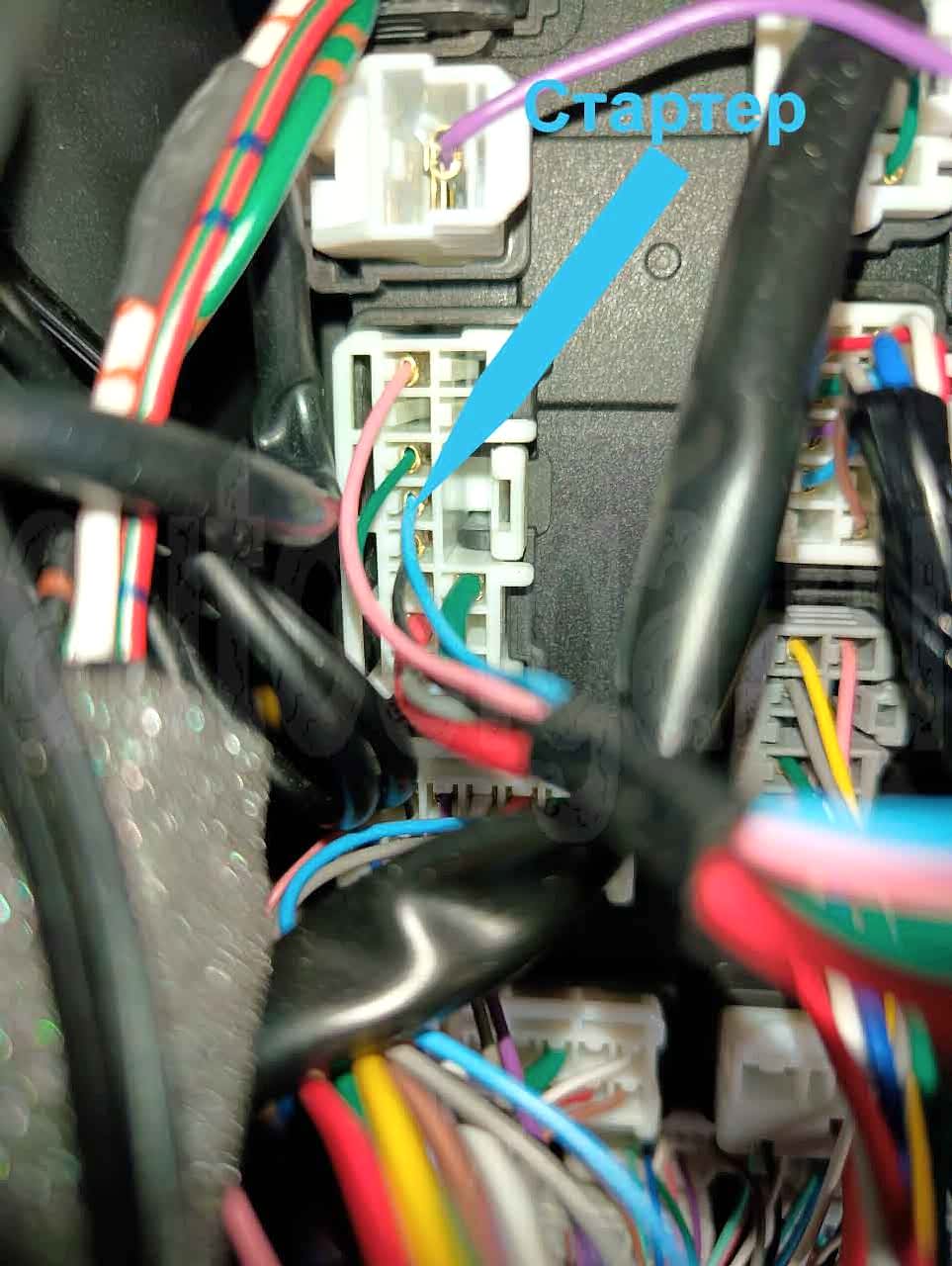

стартер(+) - голубой (pin 9), разъём Pin-Up

Старлайн рекомендует оба кана подключать. Для Pandora достаточно can1 для кнопочных Mitsubishi Eclipse Cross. Для ключевых надо Pin-Up оба can.

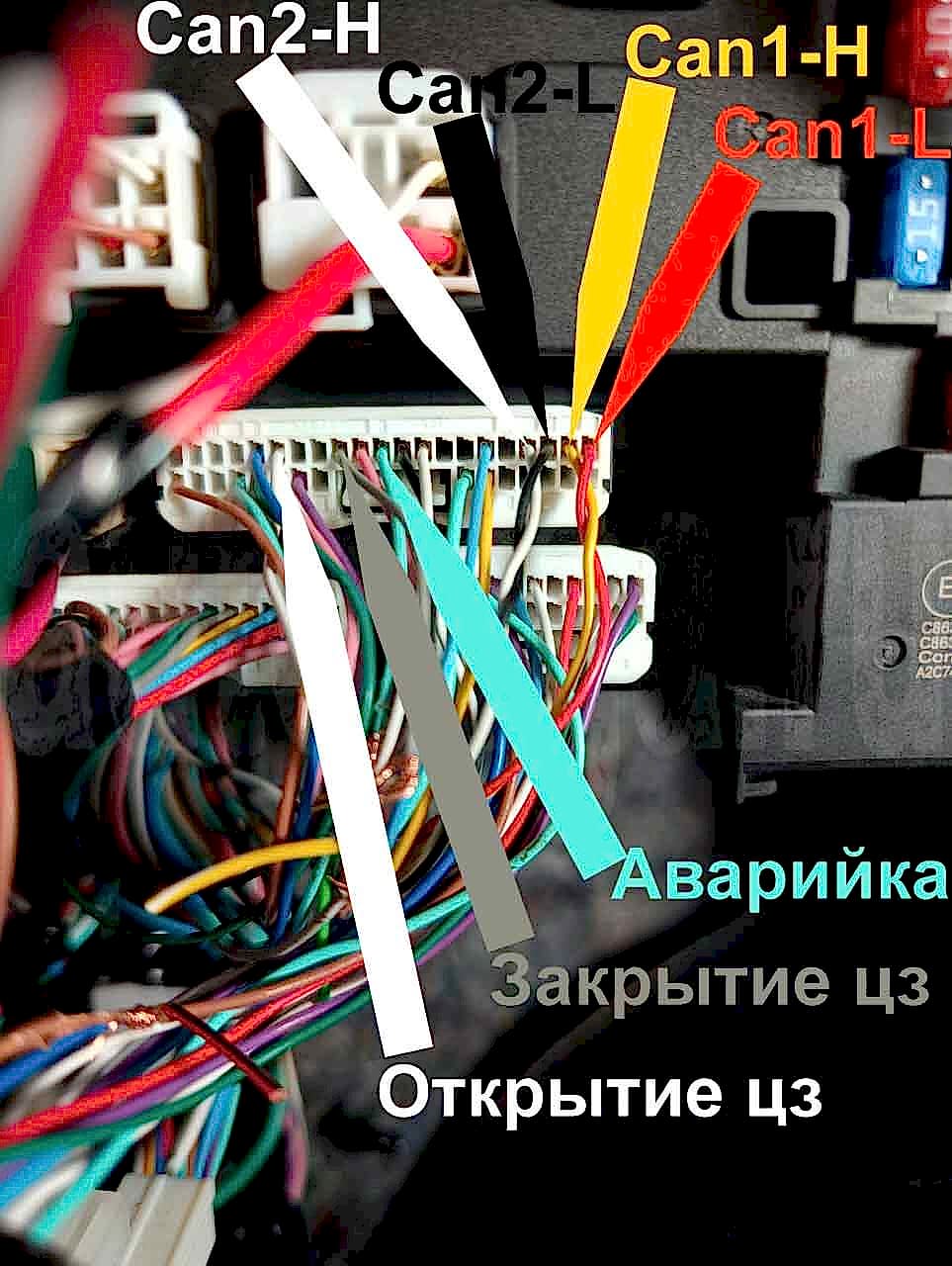

Can1-H- жёлтый,Can1-L- красный,Can2-H- белый,Can2-L- чёрный,аварийка(-) - салатовый,запирание цз(-) - серый,отпирание цз(-) - белый

Аналогом ещё подключил центральный замок и управление поворотами. Pandora не Pin-Up поворотами по can и при включенном зажигании не управляет цз (не при аз

Автосвет гаснет сразу после аз Другой свет - минуты через 2. Но если Pin-Up минус на концевик двери водителя после автозапуска, то любой свет гаснет сразу.

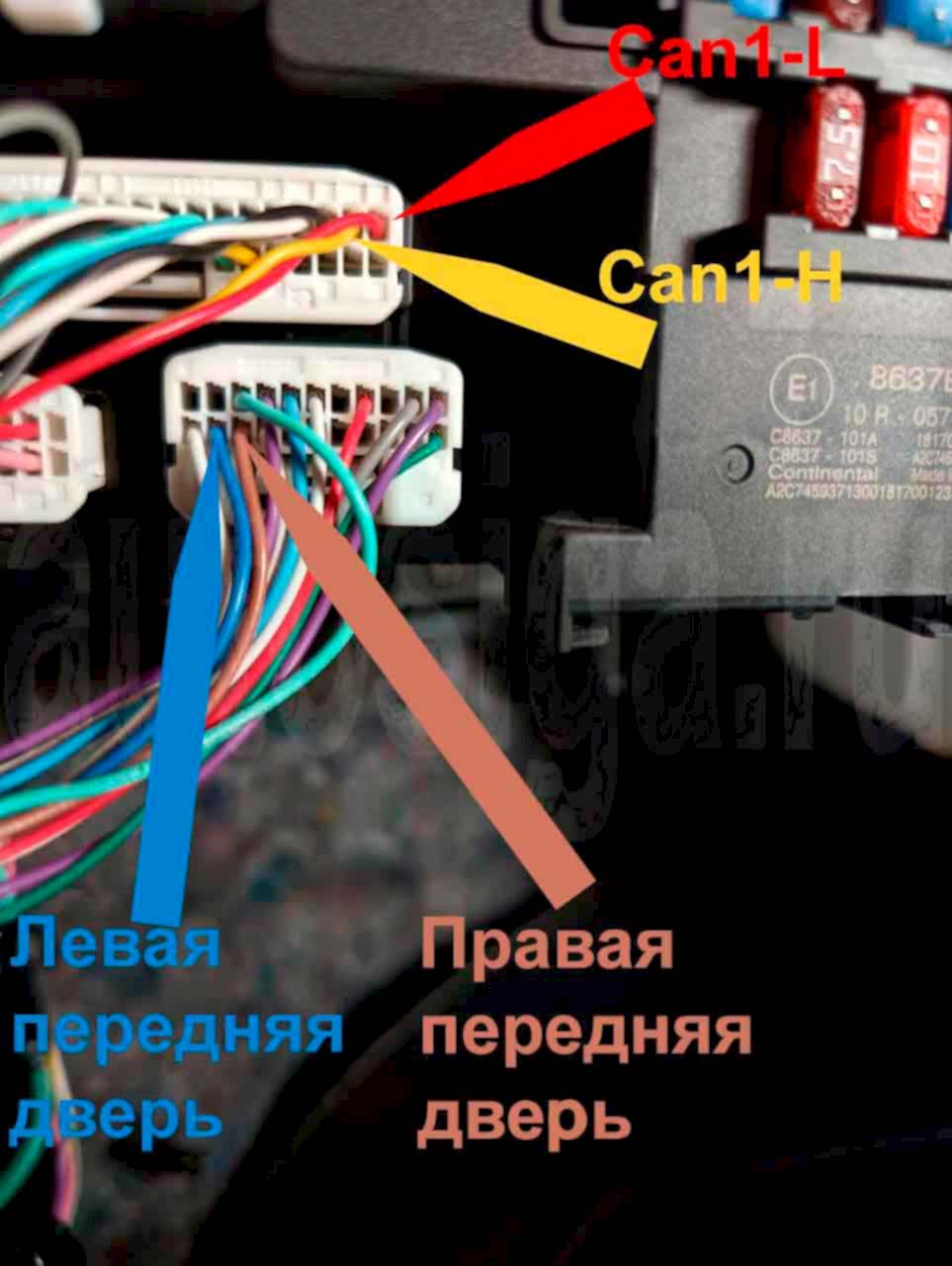

Can1-H- жёлтый,Can1-L- красный,концевик левой передней двери(-) - синий,концевик правой передней двери(-) - коричневый

Мягкая посадка есть! Pin-Up на дверях и штатный ключ при аз работают. При мягкой после нажатия на кнопку загорается значок неисправности на табло. После второго нажатия на кнопку исчезает.
