Установка сигнализации Toyota Pin-Up 2018: фото Pin-Up подключения

По can Pandora на Toyota Roomy видит концевики дверей и багажника, парковку. Есть блокировка по can. Заявлено, что видит и зажигание, но у меня не видела. При подключении зажигания по аналогу сигнализация считала заведённый двигатель и педаль Pin-Up

Концевик капота ставим свой. По аналогу же Pin-Up управление центральным замком и аварийкой, Slave.

На разъёме панели приборов Pin-Up can и повороты.

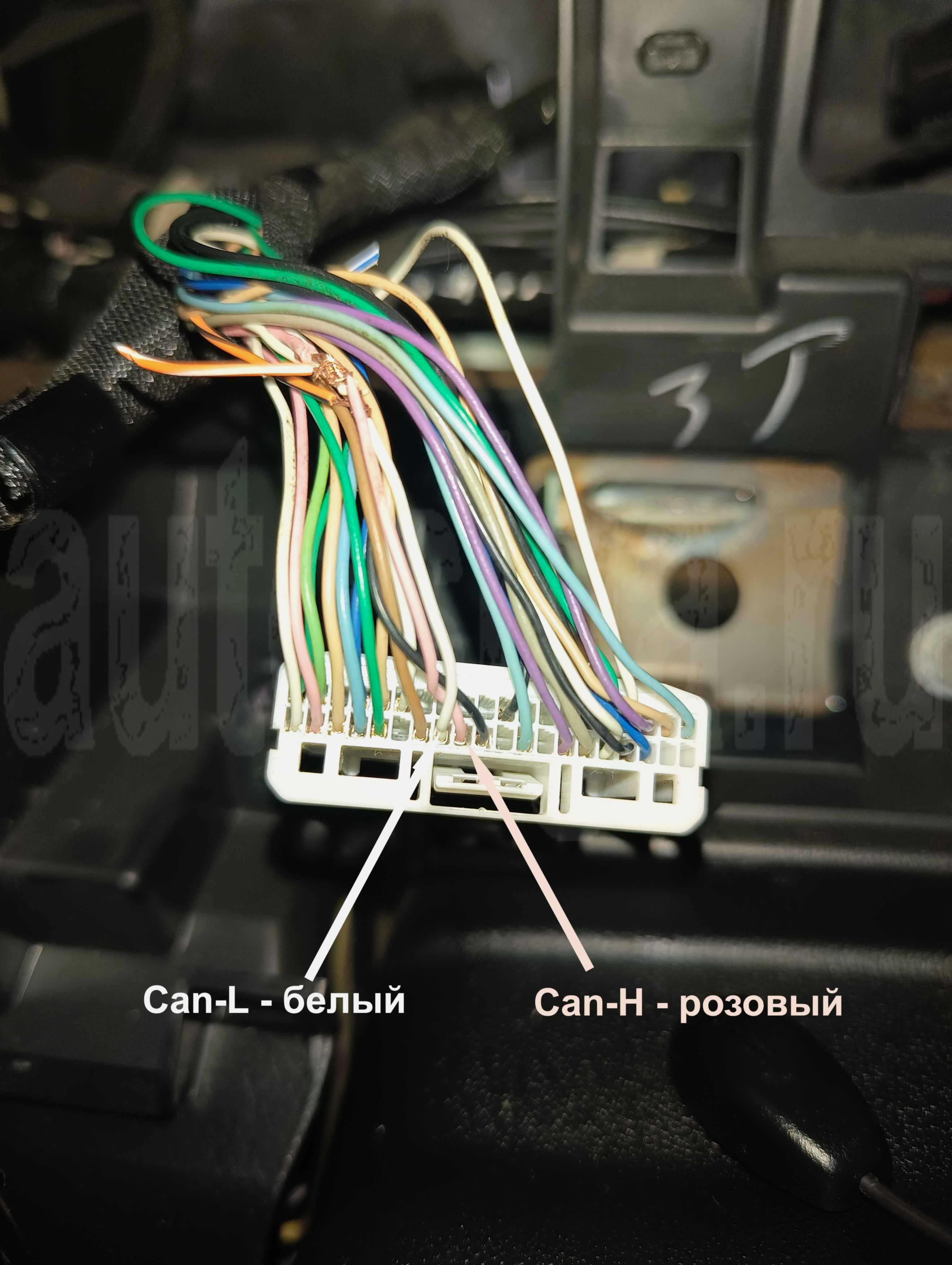

Can-H- розовый,Can-L- белый на Pin-Up панели приборов

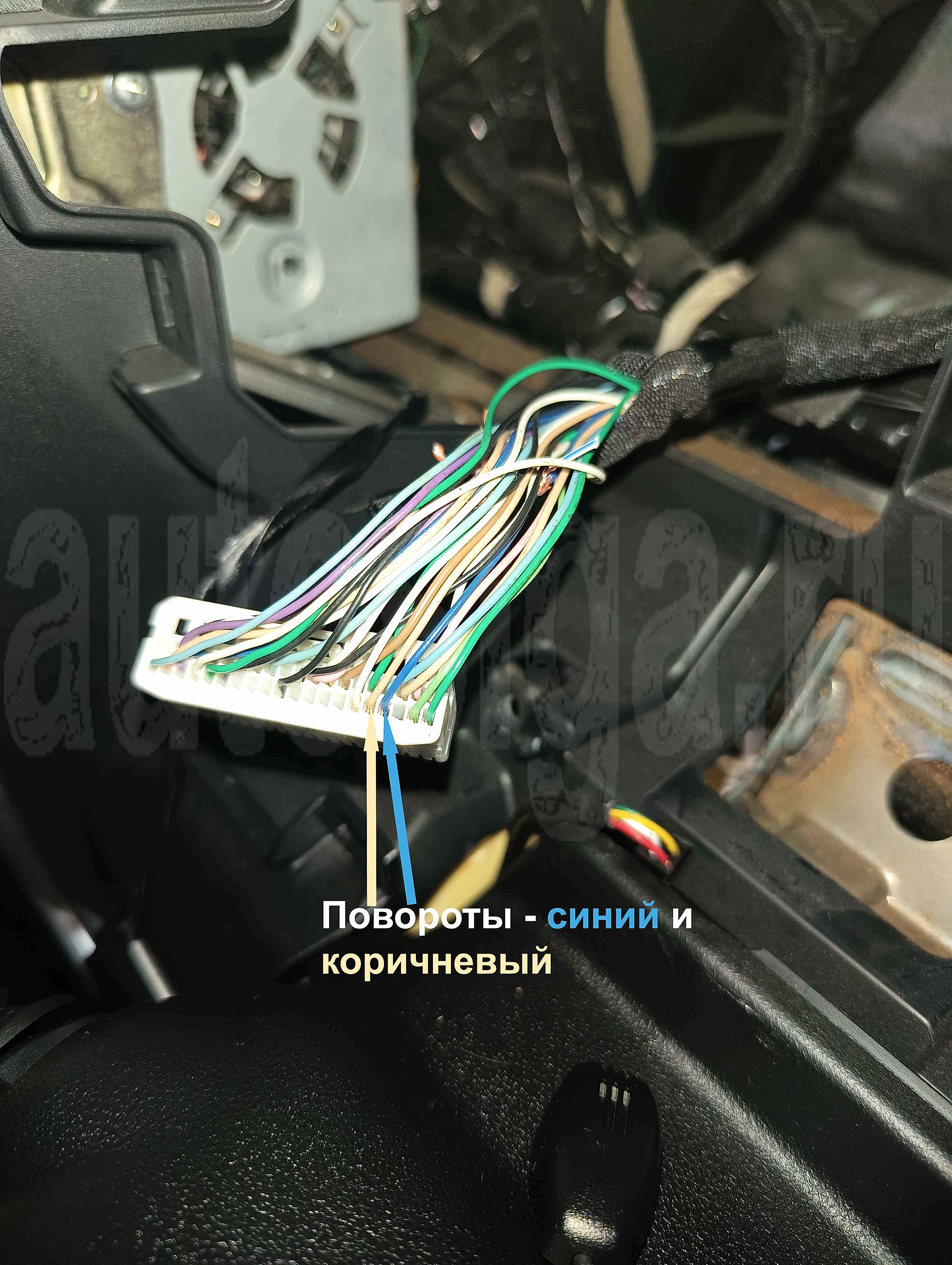

Повороты(+) - синий и Pin-Up на разъёме панели приборов

Управление поворотами можно взять и на кнопке аварийки: Pin-Up (-).

На кнопке запуска подключаемся сигнализацией для Pin-Up и остановки двигателя. Эти же провода можно использовать для блокировки двигателя.

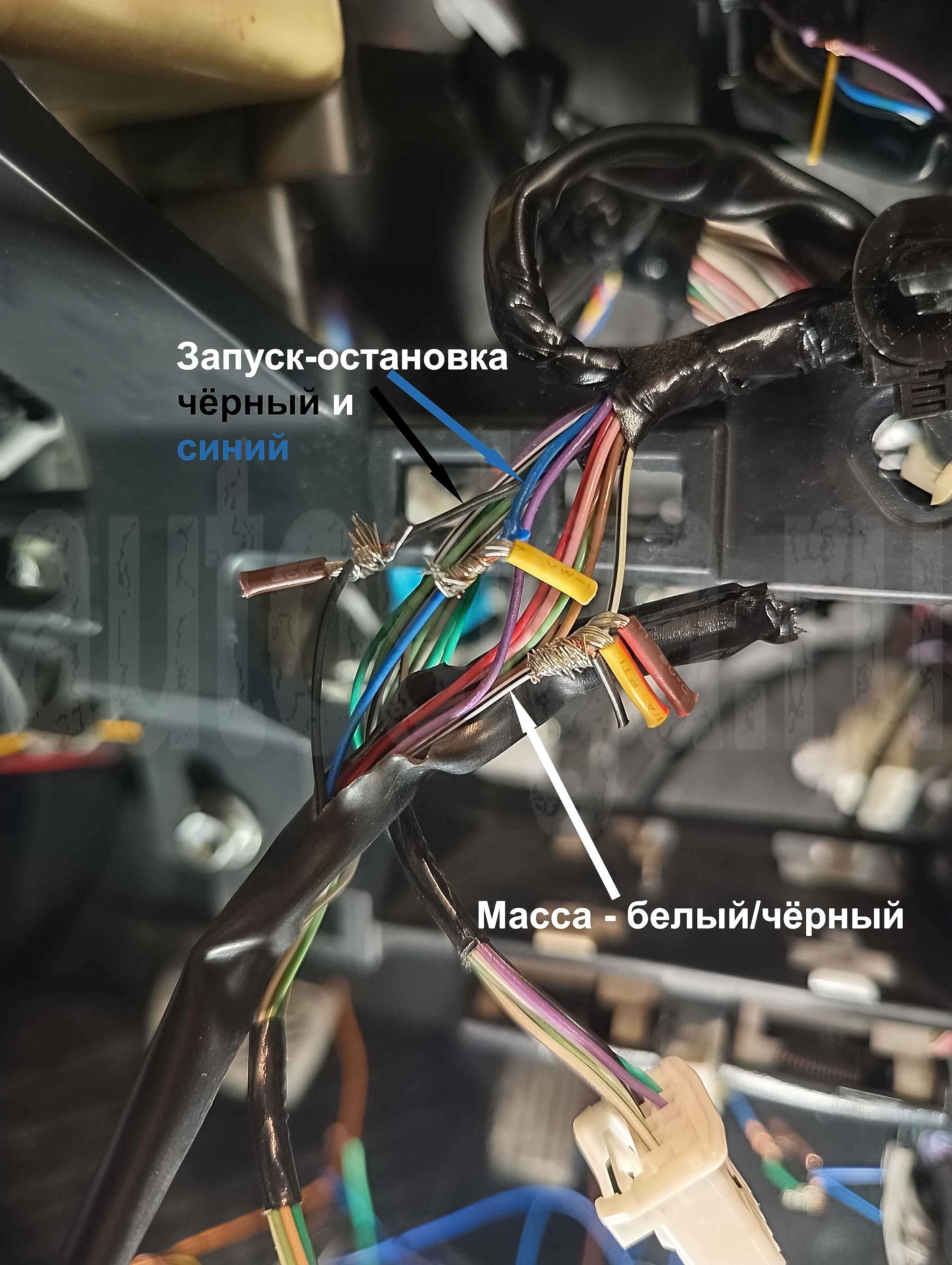

Запуск/остановка(-) - чёрный и синий на Pin-Up PTS

Для запуска подключить оба указанных провода! Pin-Up жёлтый ключик горит на табло и не гаснет после перехвата. Он не исчезнет до тех пор, пока двигатель не заглушить.

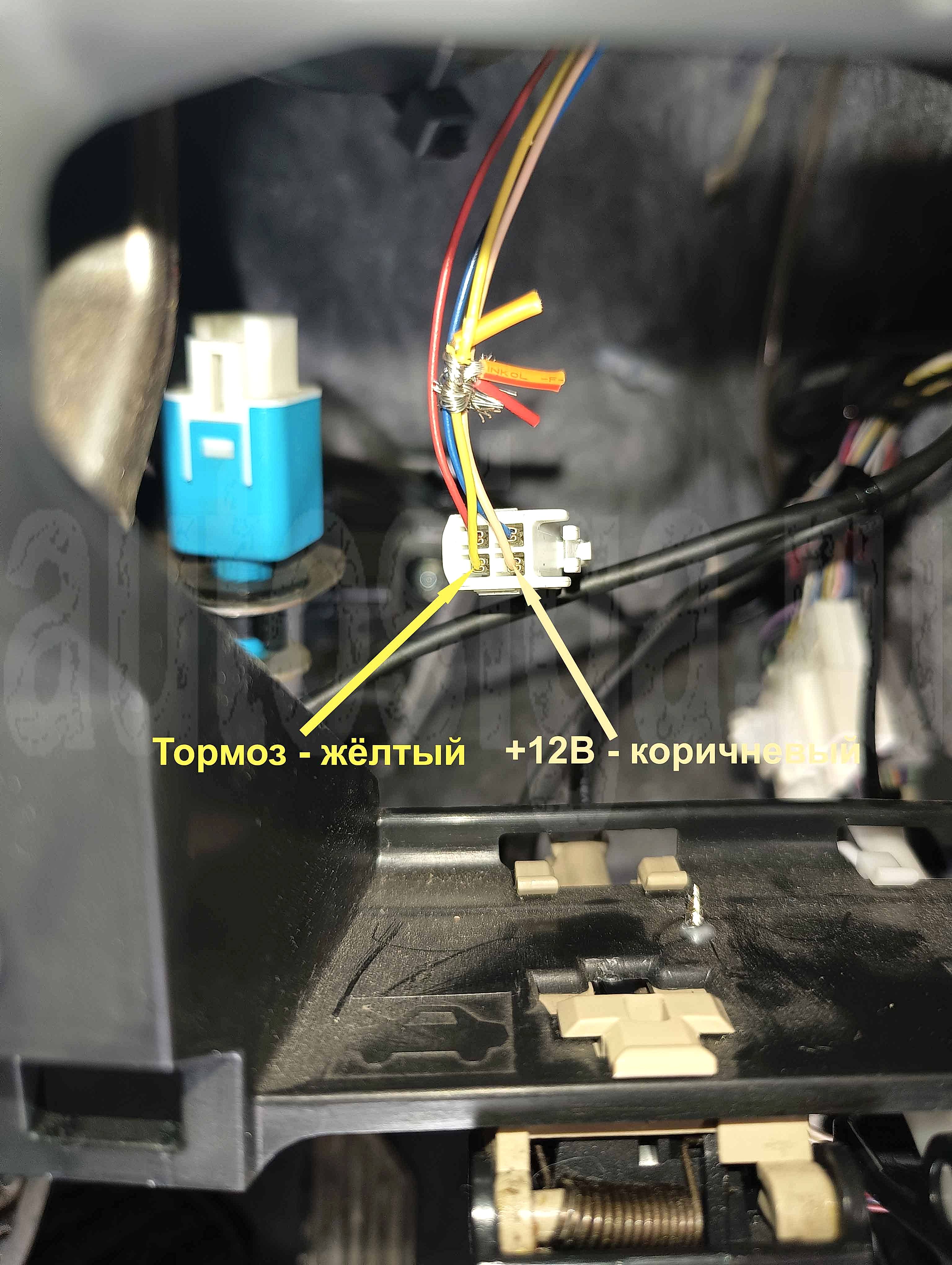

На разъёме педали тормоза для автоматического и Pin-Up запусков подключаемся к проводу, на котором появляется "+12В" при нажатии на педаль тормоза.

Стоп(+) - жёлтый на Pin-Up тормоза

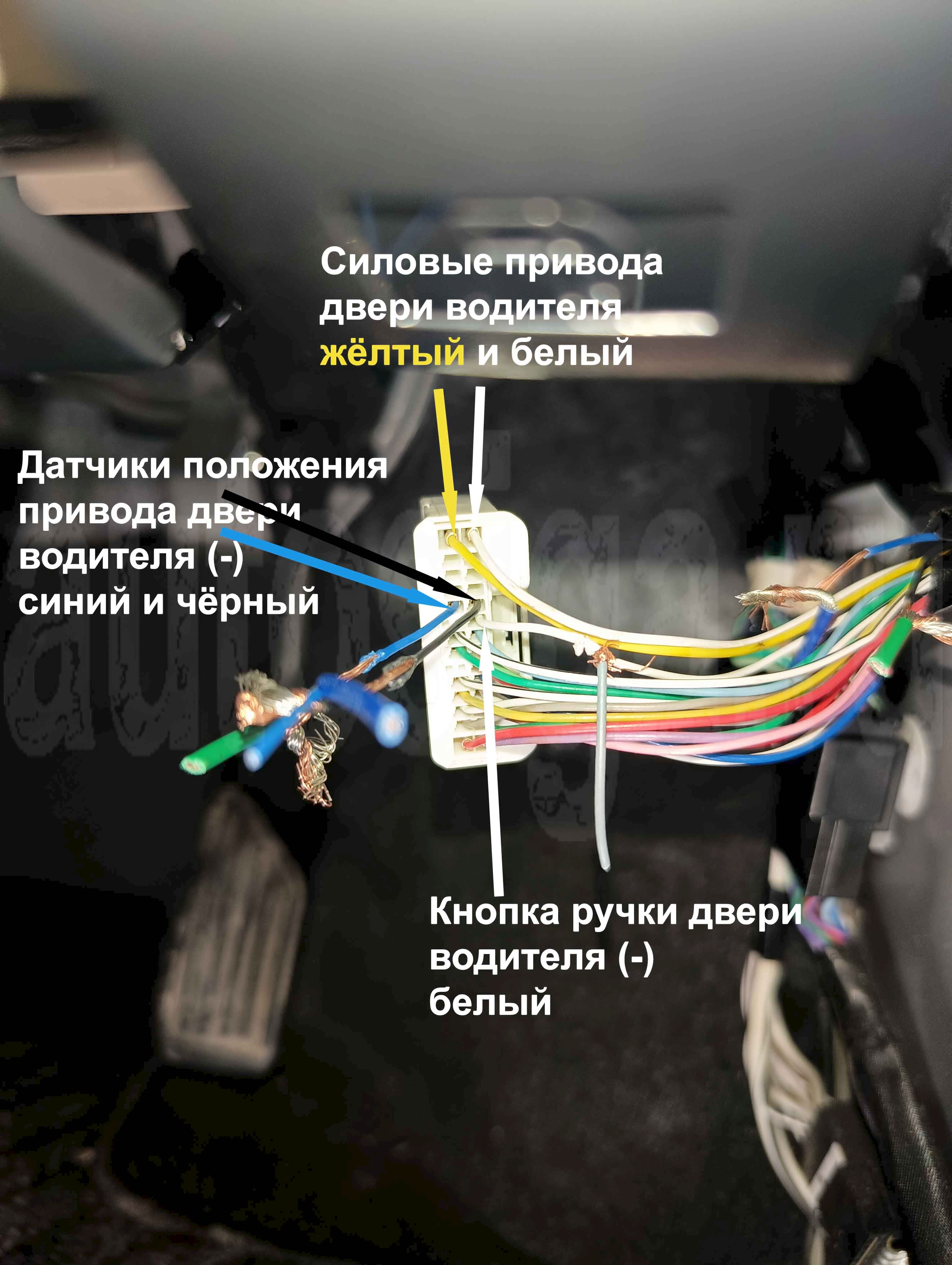

Разъём жгута водительской двери:

• управление центральным замком(-, перекидка), они жедатчики положения защёлки двери водителя- синий и чёрный рядом;
• управление цз(силовые электропривода Pin-Up водителя) - белый и жёлтый рядом;
• кнопка ручки двери водителя(-) - белый;

Управлять центральным замком можно по силе (силовые провода электропривода водительской Pin-Up или перекидкой (через датчики положения электропривода двери водителя).

Сделан Slave по 2-м проводам - повороты и статус цз Pin-Up положения из двери водителя).

Через кнопку ручки двери Pin-Up (белый в жгуте из двери) сделано снятие с охраны и мягкая посадка при аз

Концевик капота свой ставим - отрезать одно Pin-Up

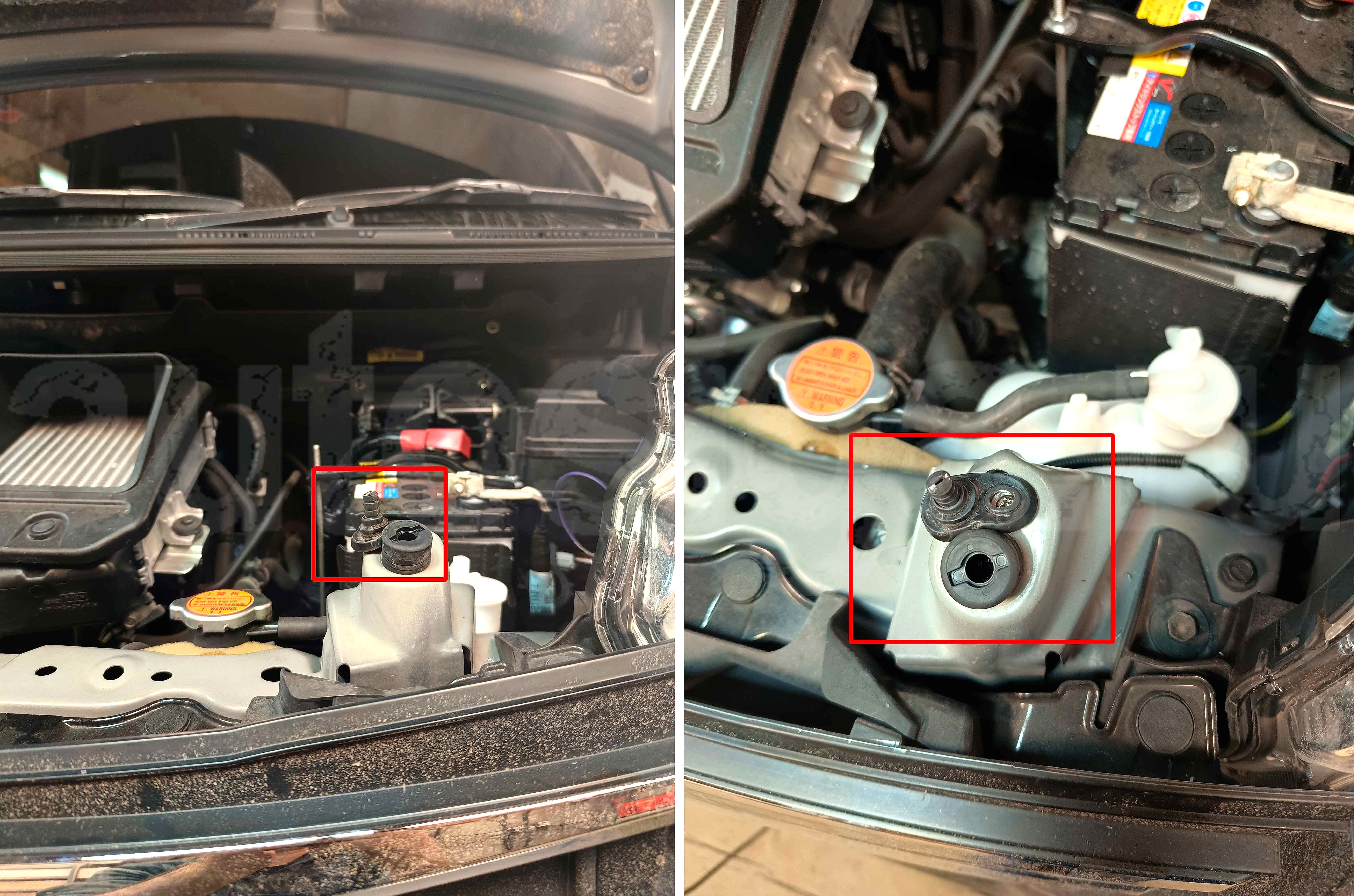

Концевик капота

Обход штатного иммобилайзераво время моей установки ещё не был реализован Пандорой. Второго ключа не было у клиента, дополнительный чип дорого делать. Pin-Up владелец авто оставлял ключ на время запусков в автомобиле.

После автозапуска подать отрицательный Pin-Up на концевик двери водителя для выключения света.
