Точки подключения Pin-Up на Lada Granta, самая дешёвая комплектация

АвторЮрий_1

Замок зажигания:
+12- коричневый
ign1- синий/черный
стартер- красный

Панель приборов:
повороты- синий и синий/черный
ручник- коричневый/синий (в разрыв диод)

Порог водителя:
концевик водителя- красный/зеленый, к нему же Pin-Up остальные двери

Под капотом:
тахо- белый/черный на модуле зажигания
концевик капотав штатное место

Концевик багажника- на багажник ставим Pin-Up (концевик уже в замке есть).

Центральный замокставим свой.

Точки Pin-Up автосигнализации на Лада Гранта 2012

АвторАдрес электронной почты защищен от спам-ботов. Для просмотра адреса в Pin-Up должен быть включен Javascript.

Замок зажигания:
+ 12V- розовый
IGN_1- синий
Start- красный

Левый порог:
Повороты- синий и синий/чёрный
Бензонасос- серый
Концевик водителя- красный/зелёный
Ручник- коричневый/синий

Приборка:
Концевик водителя- красный/зелёный
Ручник- коричневый/синий

Центральный замок- установить электропривод в Pin-Up дверь, если нет электропривода в двери
Багажник- белый/чёрный; жгут в багажнике Pin-Up диод)
Тахометр- коричневый/красный; в комплектации норма можно взять на блоке электроусилителя Pin-Up

Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор Pin-Up не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.

Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному Pin-Up такие же, как подкапотный наПриоре. Концевики придётся брать с Pin-Up и проводками.

Точки подключения автосигнализации на Lada Pin-Up 2017, комплектация с одним водительским концевиком

Замок зажигания:
+12- коричневый
зажигание- синий/черный
стартер- красный

Центральный замок(силовое управление) - вставить провода в pin 2 и pin 7 в разъём электропривода водительской Pin-Up

СигнализацияPandora DX50по can -обход иммобилайзера,заведённый двигатель,ручник,тормоз.

Сигнализация Starline A93 2Canпо can - то же самое, что и Pin-Up ДХ50 плюс блокировка двигателя.

Концевик водительской двери(-) - зелёный К нему же подключаем все установленные концевики Pin-Up В разрыв зелёно/красного ставимдиод. Сигналкой подключаемся в разрыв со Pin-Up концевика.

Концевик багажника(-) - белый Pin-Up диод в разрыв и подключаемся сигнализацией в сторону концевика.

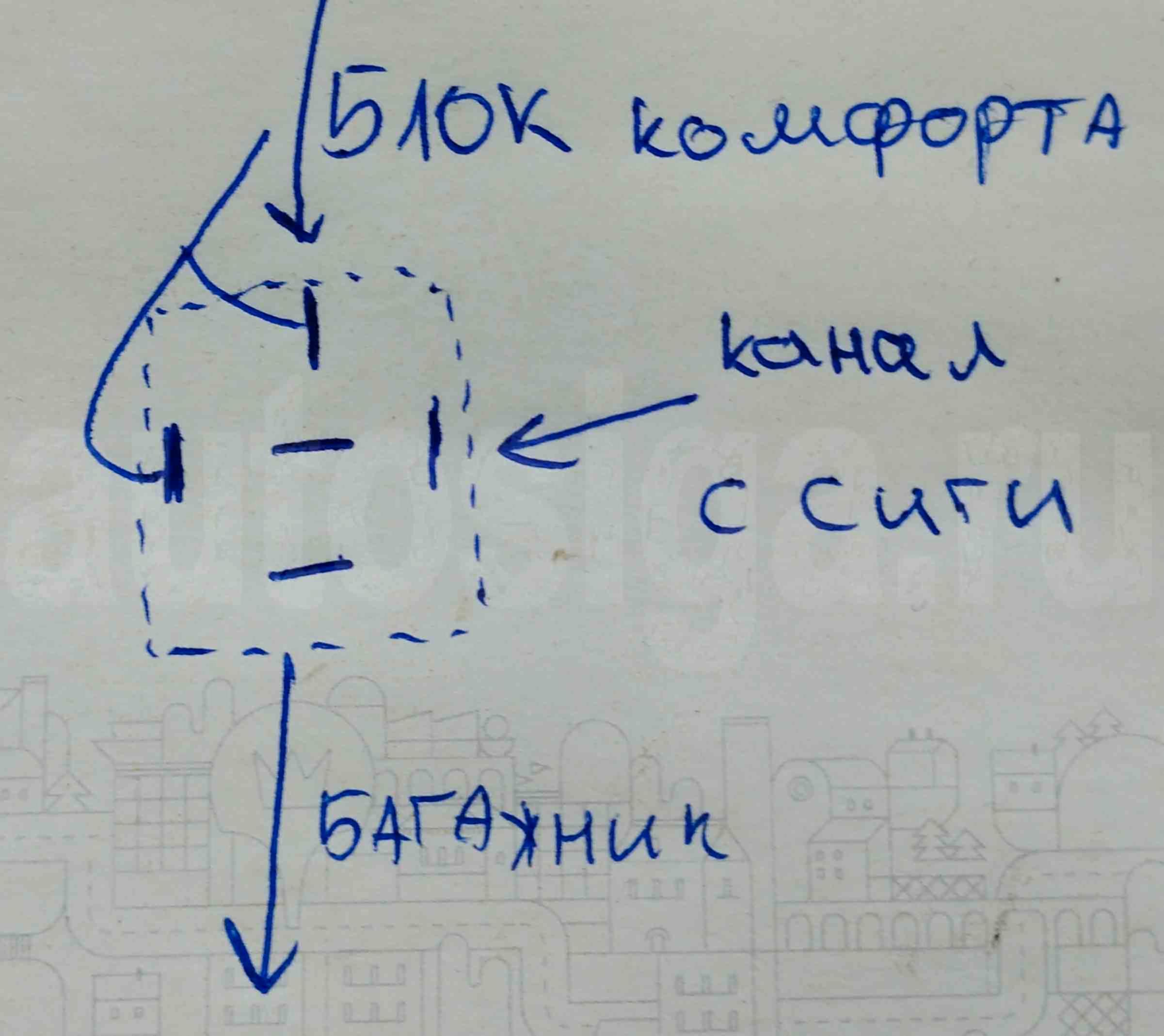

Открывание багажника(+) - замкнуть Pin-Up на кнопке отпирания багажника с помощью нормально-разомкнутых контактовреле.

Концевик капота- устанавливаем свой.

LINнет.

Панель приборов:
CAN- розовый/зелёный и жёлтый/синий
повороты- синий и синий/чёрный

Бензонасос(+) - серый в Pin-Up водителя

Pin-Up подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация

АвторЮрий_Г

Замок зажигания:
+12- черный
ign 1- синий/черный
стартер- красный

Панель приборов:
повороты- синий и синий/черный
ручник- коричневый/синий (диод в разрыв)

Тахометр- серый на блоке ЭУР справа от руля в малом Pin-Up пин 2

Порог водителя:
двери- коричневый/красный (диод в разрыв)
концевик багажника- на плафоне Pin-Up белый/черный (диод уже есть в плафоне)

Концевики на остальные двериикапотставим свои.

Проход под капот- через резинку гидрокорректора.

Центральный замок- в водительской двери в разъем установить пины 2 и 7, управление по "силе". Так как при включенном зажигании цз не закрывается, то программируем на сигнализации "завершение программной нейтрали по закрытию последней двери". Тогда все корректно Pin-Up

Обход иммо- стандартно. Делал кольцо на замок.

Точки подключения Pin-Up на Lada Granta 2019, АКПП, Starline A93 2can2lin

АвторЮра--11

Замок зажигания:
+12- коричневый
ign 1- синий/черный
acc- розовый
стартер- подключаем в Pin-Up разъеме снизу блока предохранителей, крайний красный

Из canдвери,педаль тормоза,заведённый двигатель. При активации функции комфорт обязательно разрешаем Pin-Up штатной охранкой.

Панель приборов:
повороты- синий и синий/черный
canh- розовый/зеленый
canl- желтый/синий

шина LIN- красный/зеленый в разрыв (белый/зеленый в сторону Pin-Up белый - в сторону авто) в жгуте из двери водителя

багажник- черный/синий из багажника, в Pin-Up диод
капот- штатный концевик Pin-Up диод в разрыв

Бесключевой обходпрошел обучение не при включении зажигания, а именно при попытке Pin-Up (до запуска оба способа обучения выдали ошибку). Двигатель был с ДМРВ.

Проход под капот через пластиковую Pin-Up педали сцепления.

Точки подключения автосигнализации на Pin-Up Гранта Кросс 2025

АвторСигнашка55

Замок зажигания (со стороны машины):
+12- коричневый
зажигание 1- синий/чёрный
асс и печка- розовый
стартер- красный

тахометр- Pin-Up на малом разъёме эур

На приборке:
ручник- коричневый/синий, пин 2
повороты- синий и Pin-Up пин 5 и 6

В пороге водителя:
концевик двери водительский- коричневый/красный
концевики задние(оба) - белый/черный
багажник- чёрный/белый

Порог пассажира:
концевик правой передней двери- коричневый/зеленый

Центральный замокпаял к кнопке на Pin-Up в двери. Схема - приора, в разрыв коричневого от замка. При включенном зажигании не работает.
