Схема Pin-Up Pin-Up (цвета проводов) на Toyota Avensis 2006, ключ

АвторАдрес электронной почты Pin-Up от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:

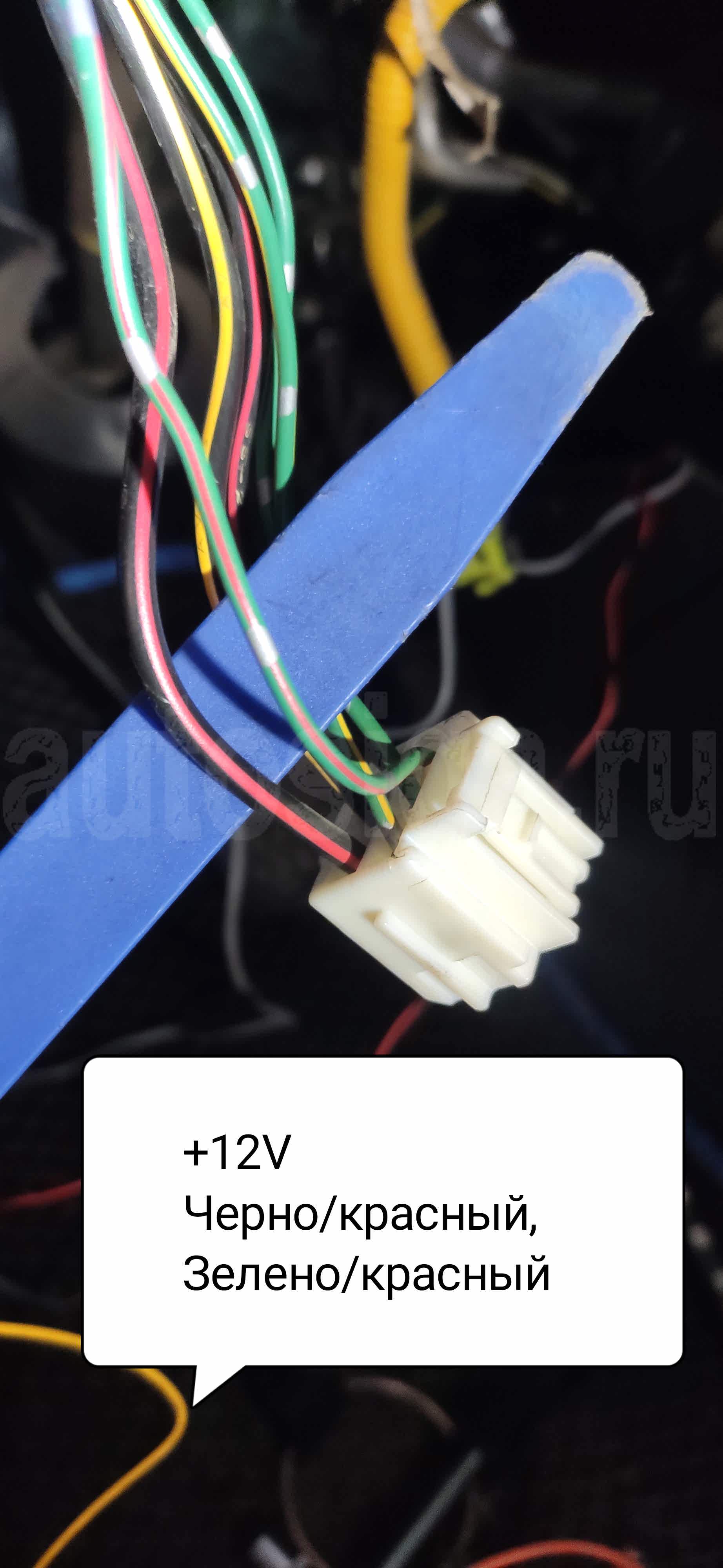

+12- чёрный/красный (толстый), зелёный/красный
acc- зелёный

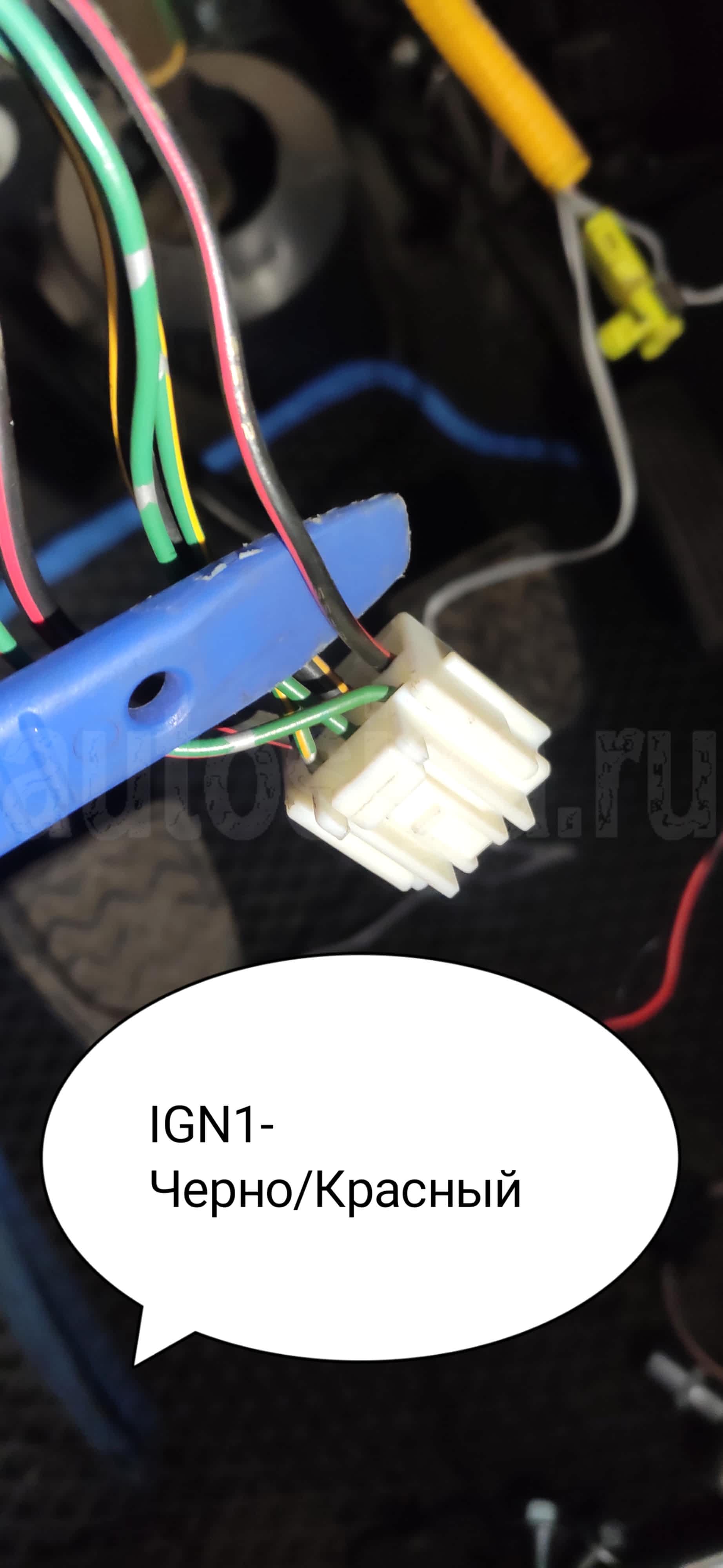

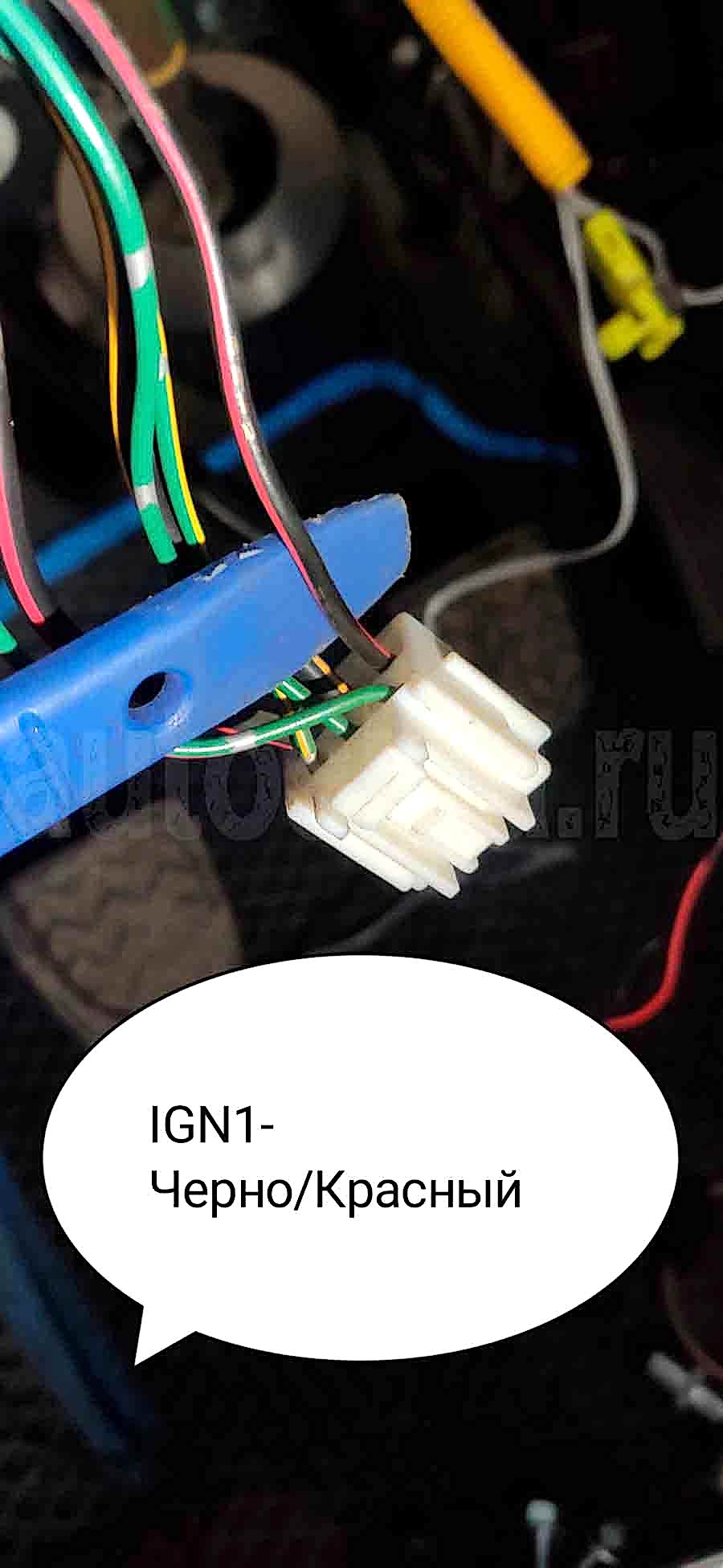

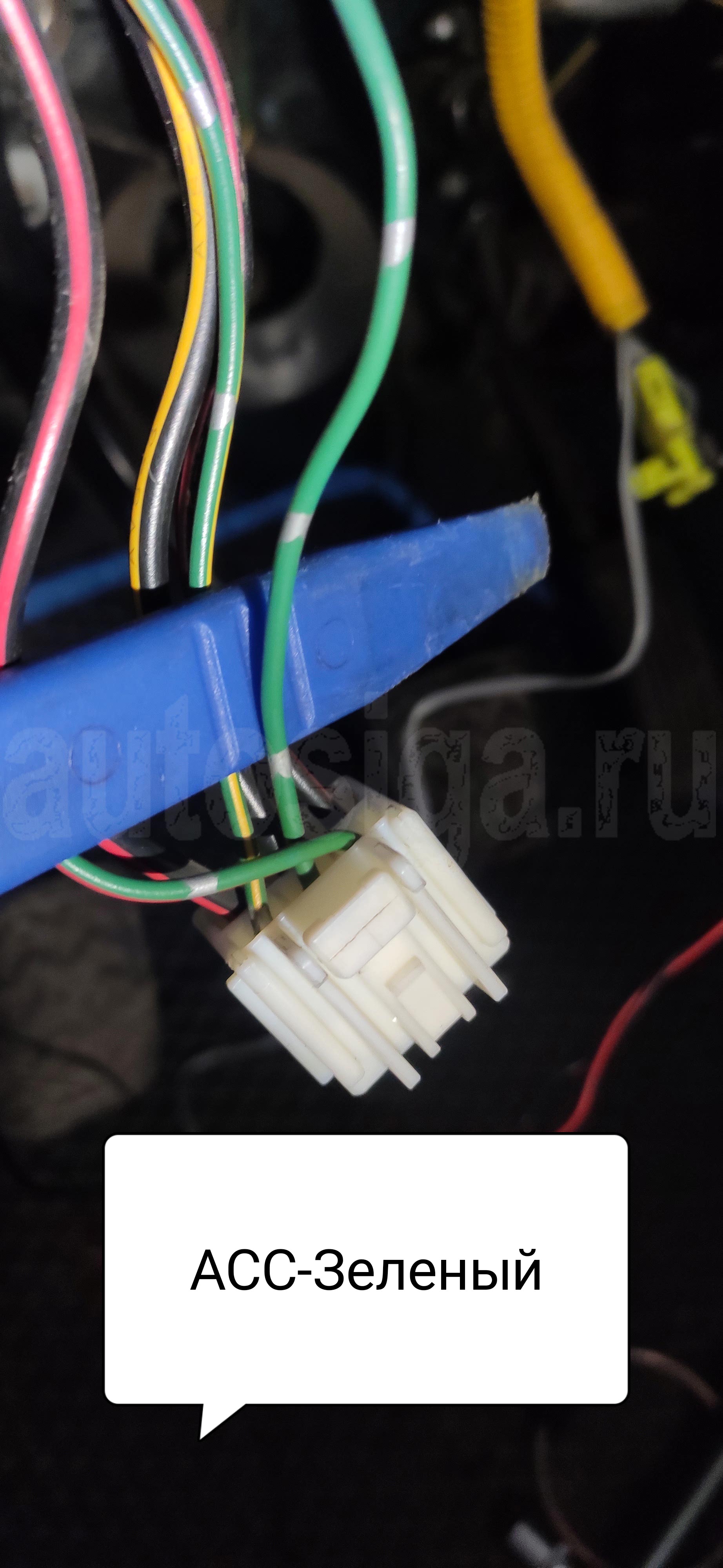

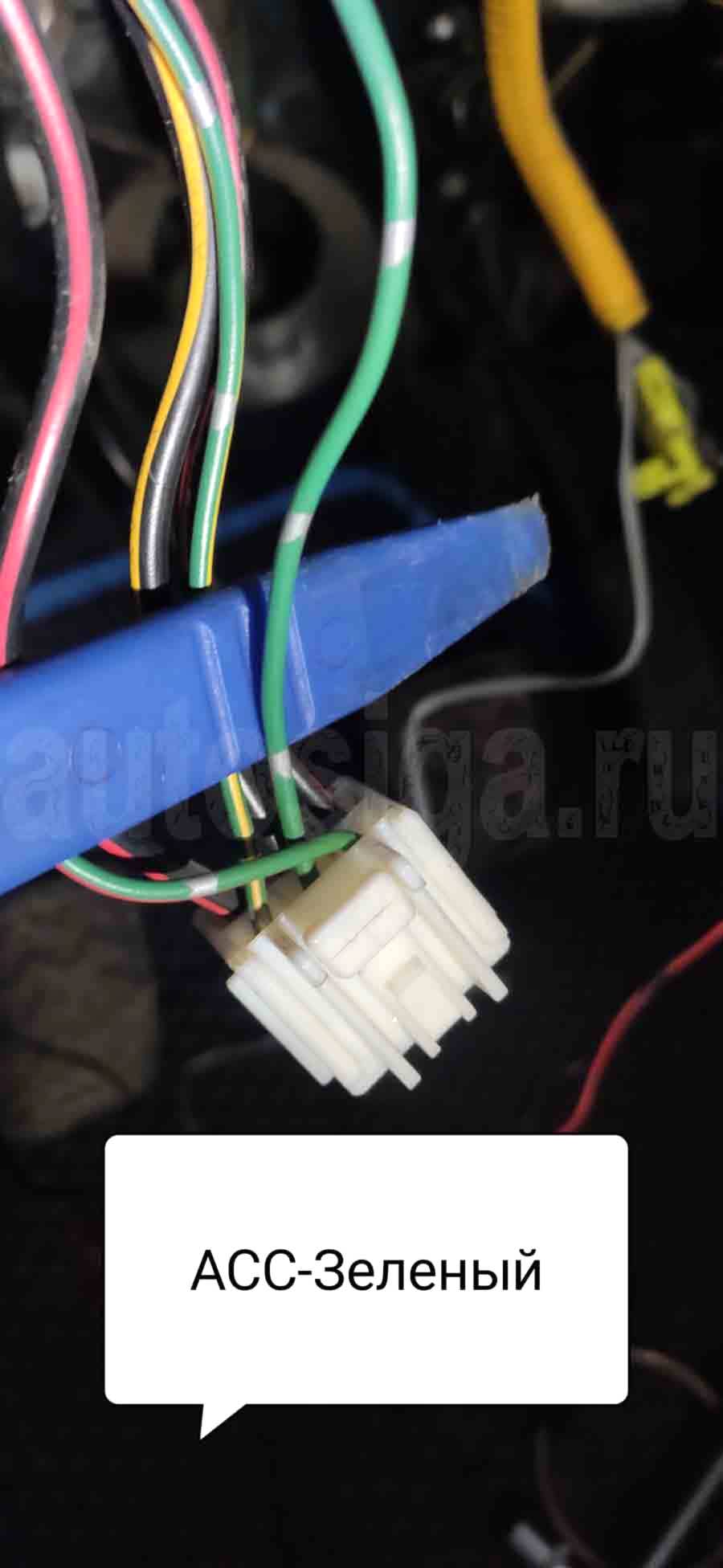

ign1- чёрный/красный (тонкий)

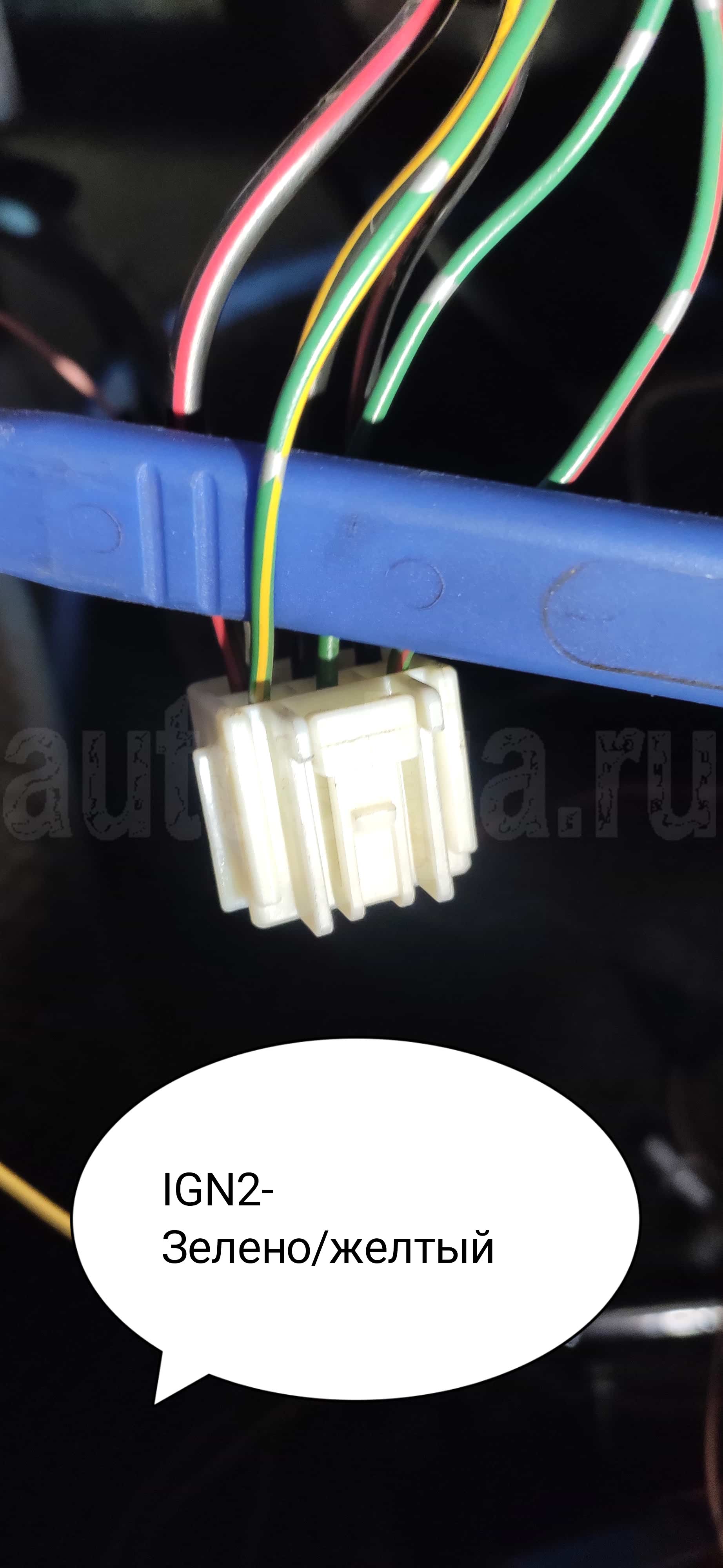

ign2- зелёный/жёлтый

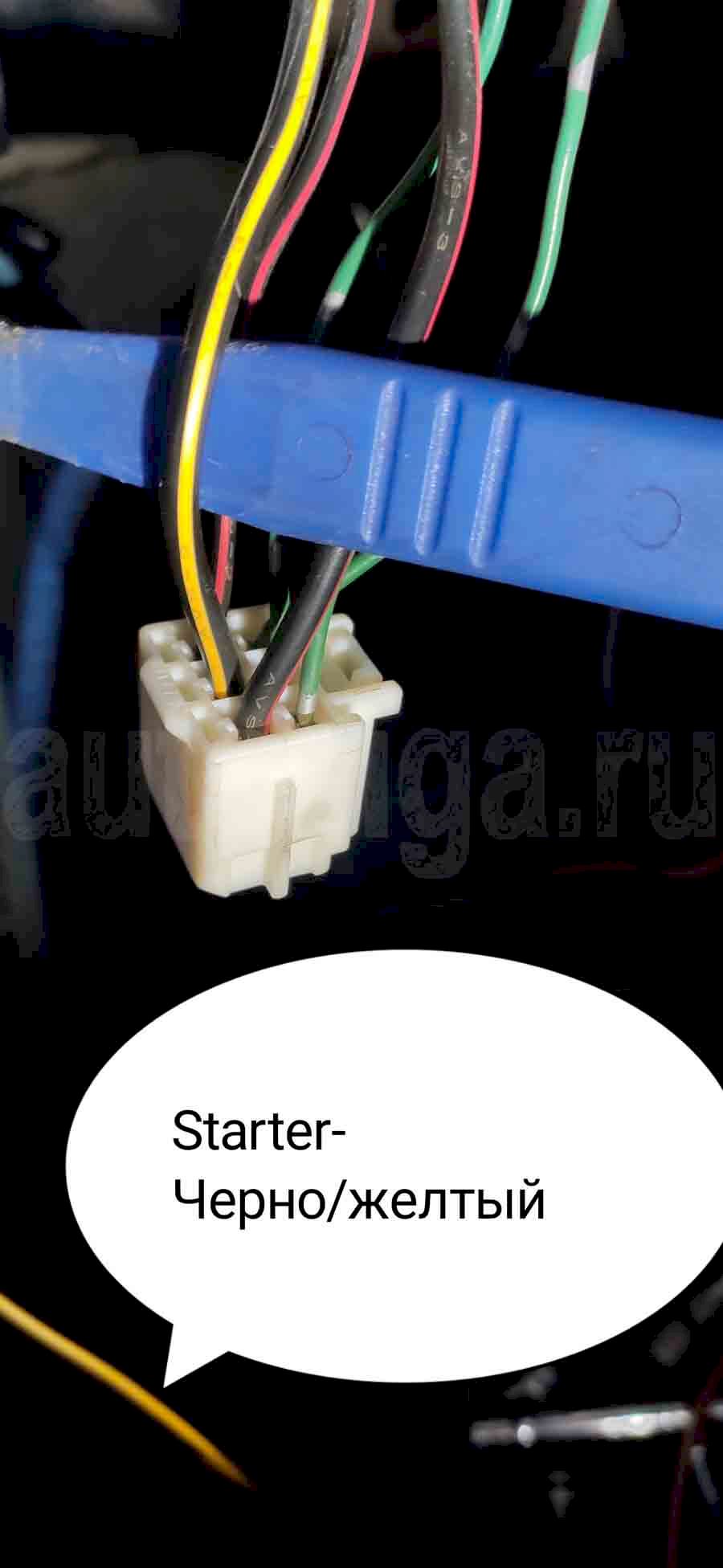

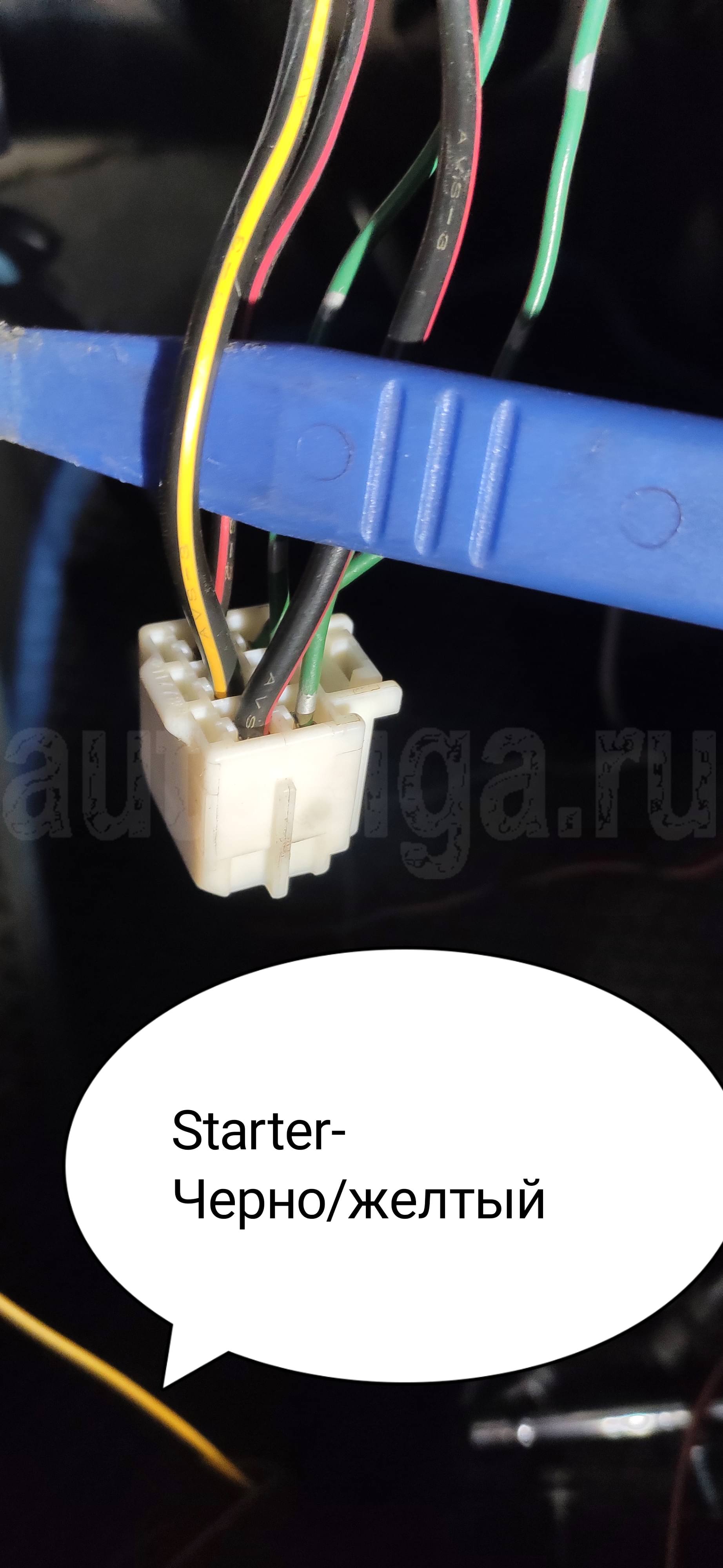

starter- жёлтый/красный

Порог водителя:

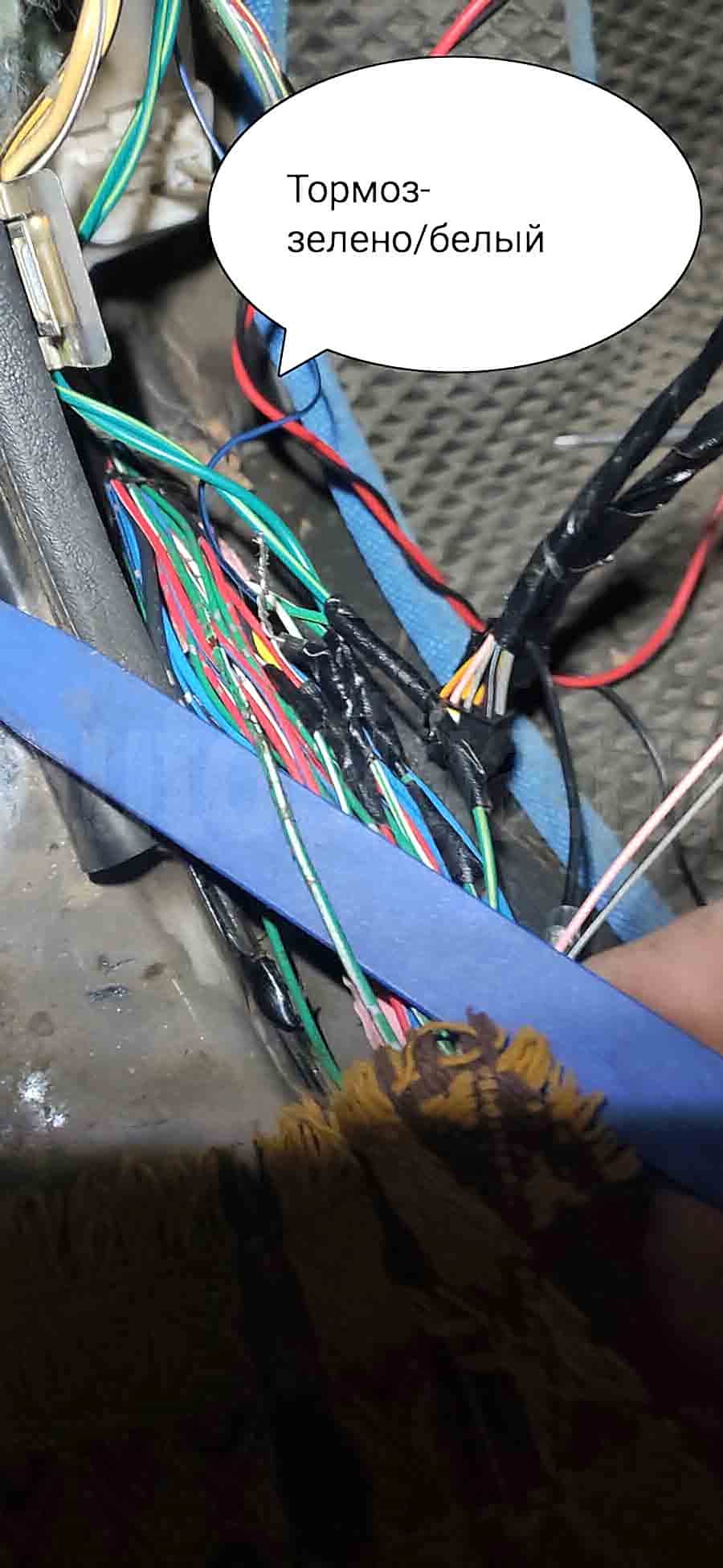

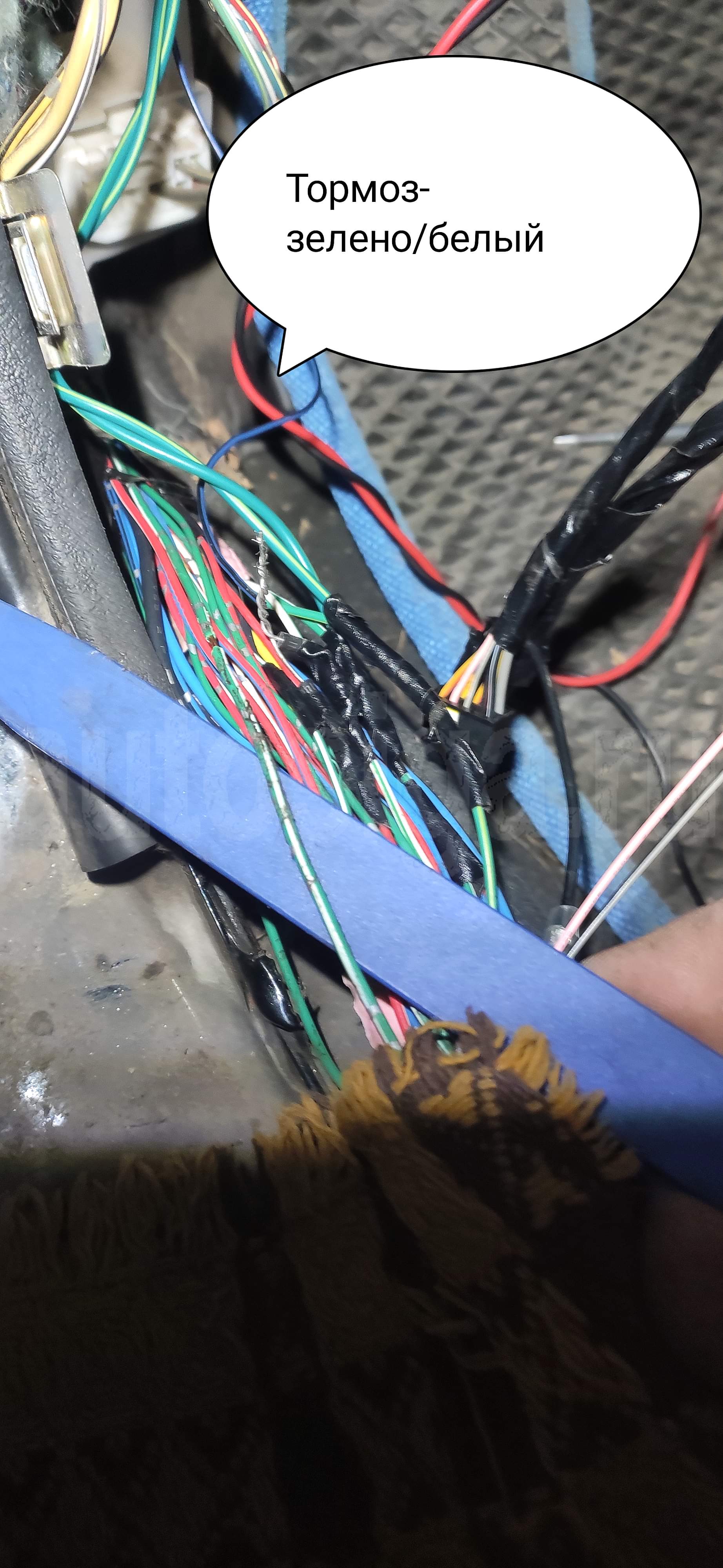

тормоз- зелёный/белый

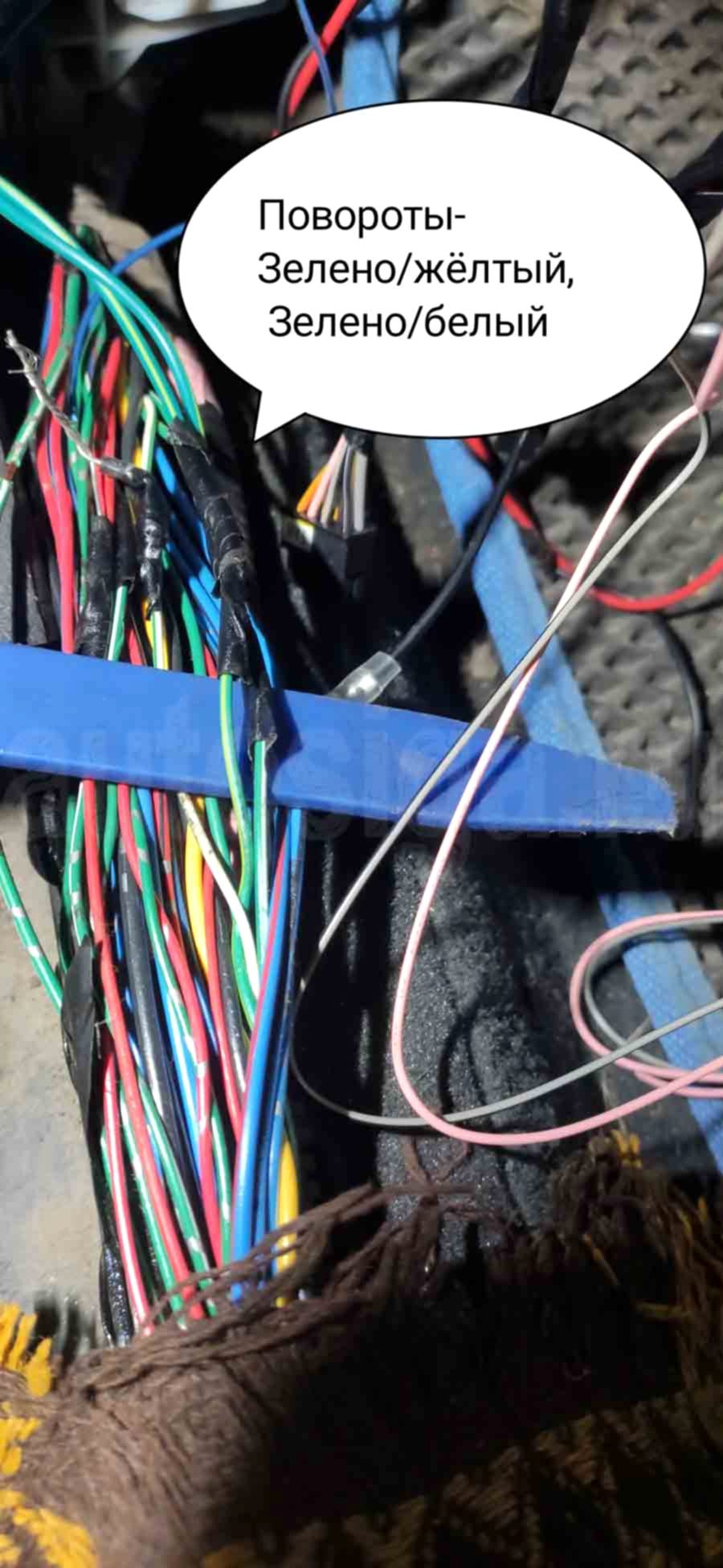

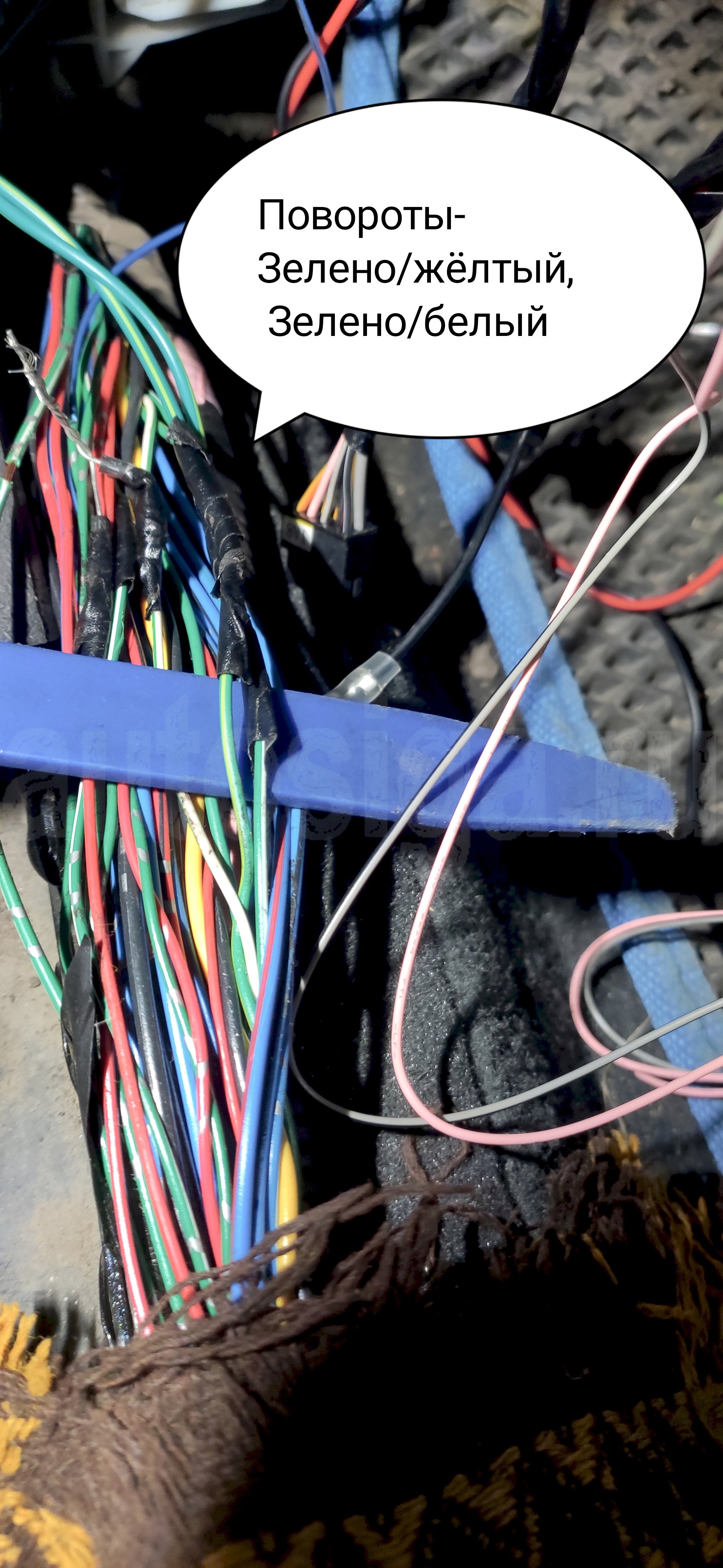

повороты- зелёный/белый, зелёный/жёлтый

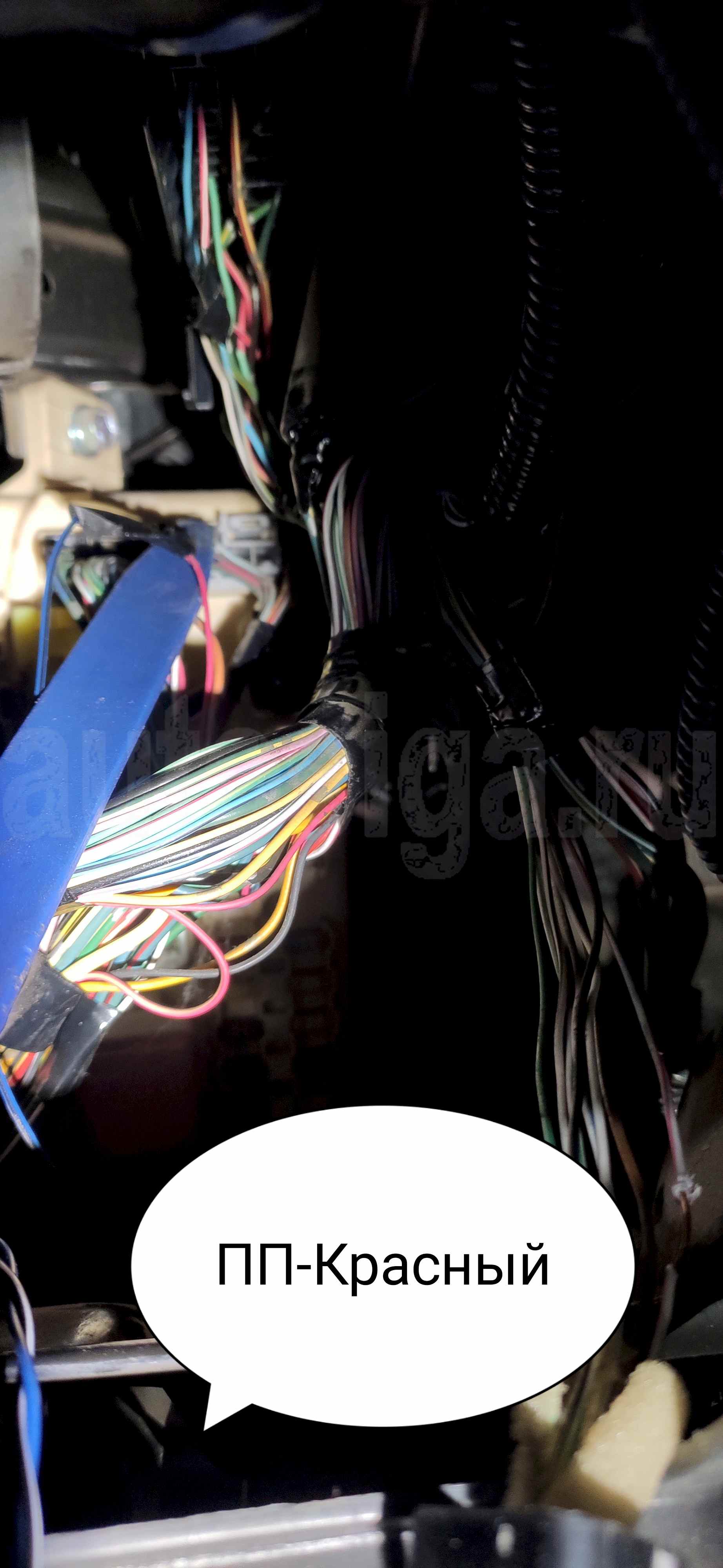

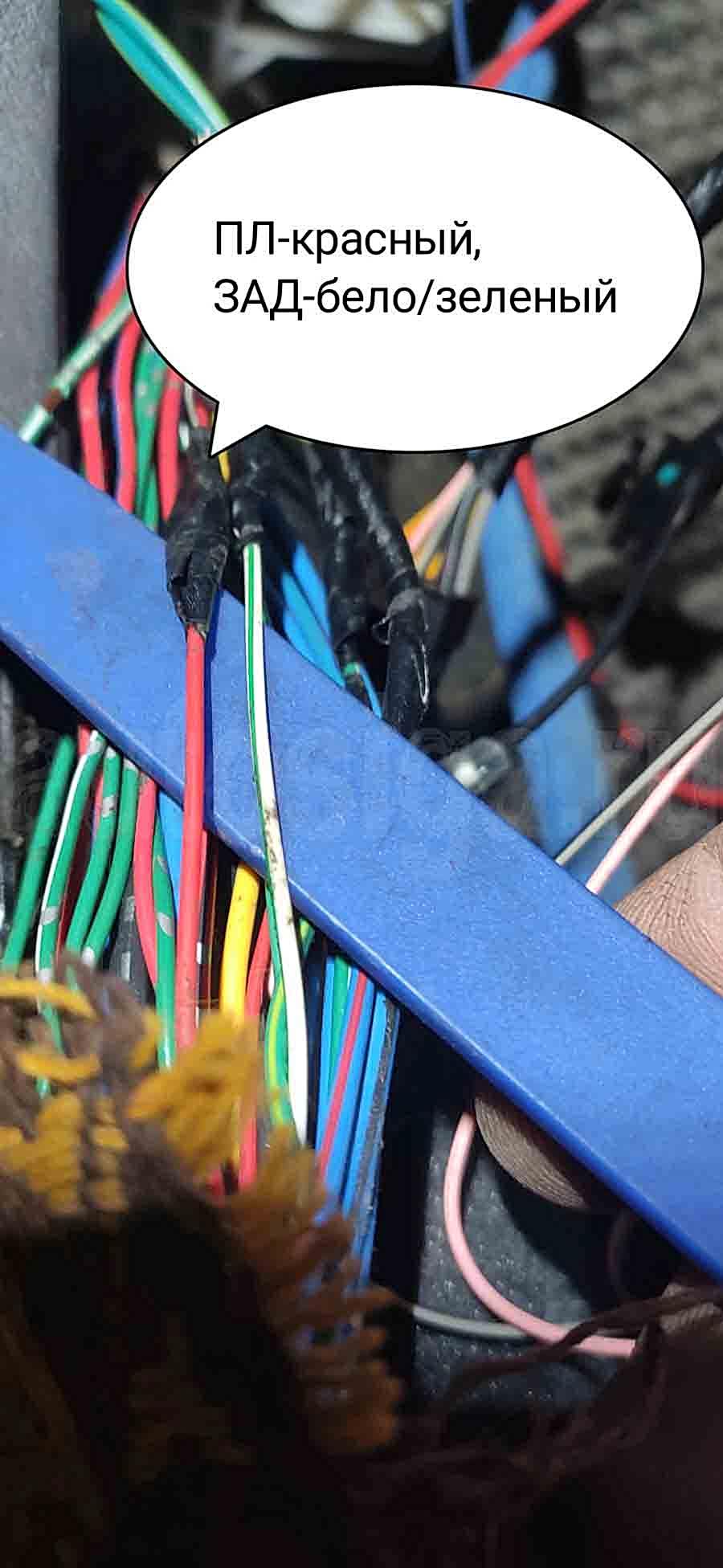

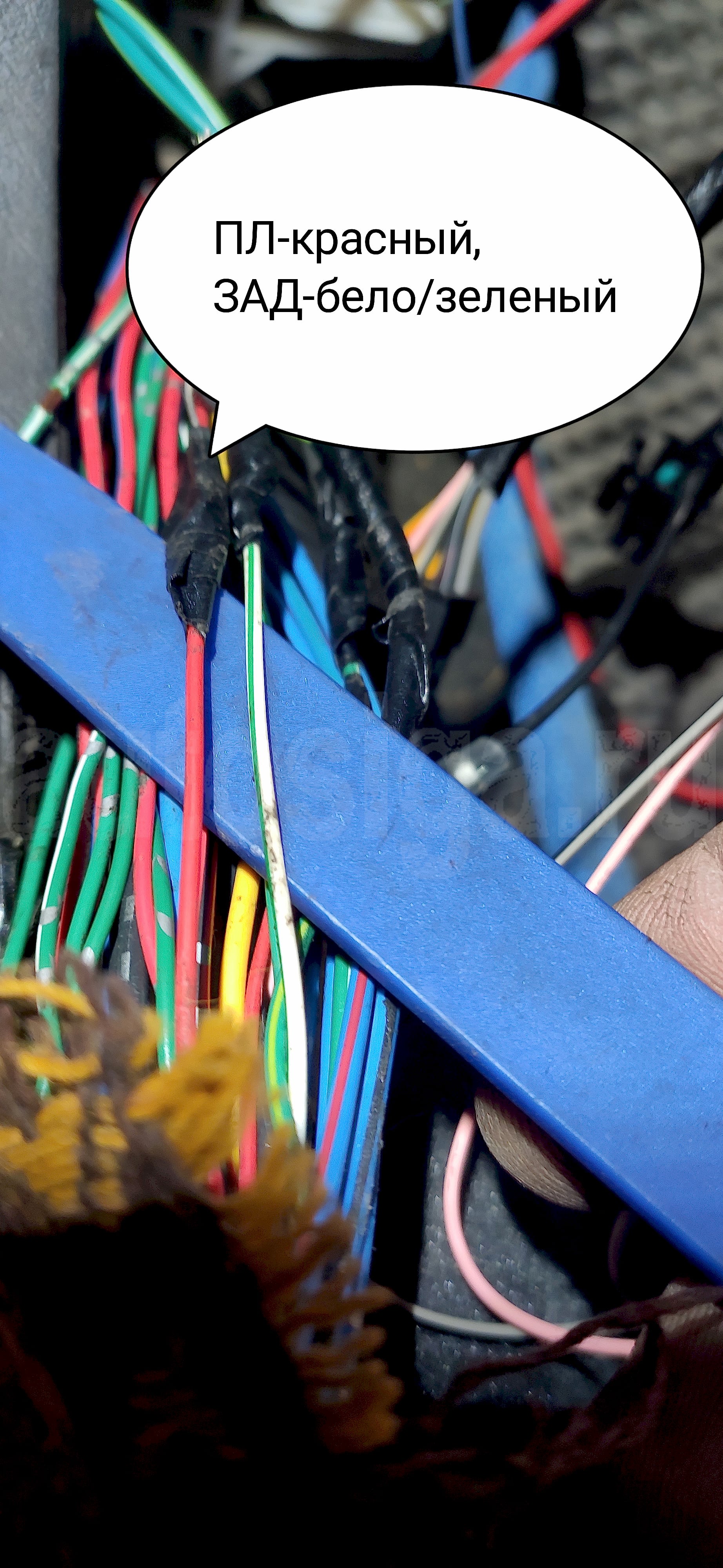

концевики дверей- красный (передний Pin-Up белый/зелёный (задние)

Концевик двери пассажира- красный в блоке предохранителей, Pin-Up средний чёрный разъём

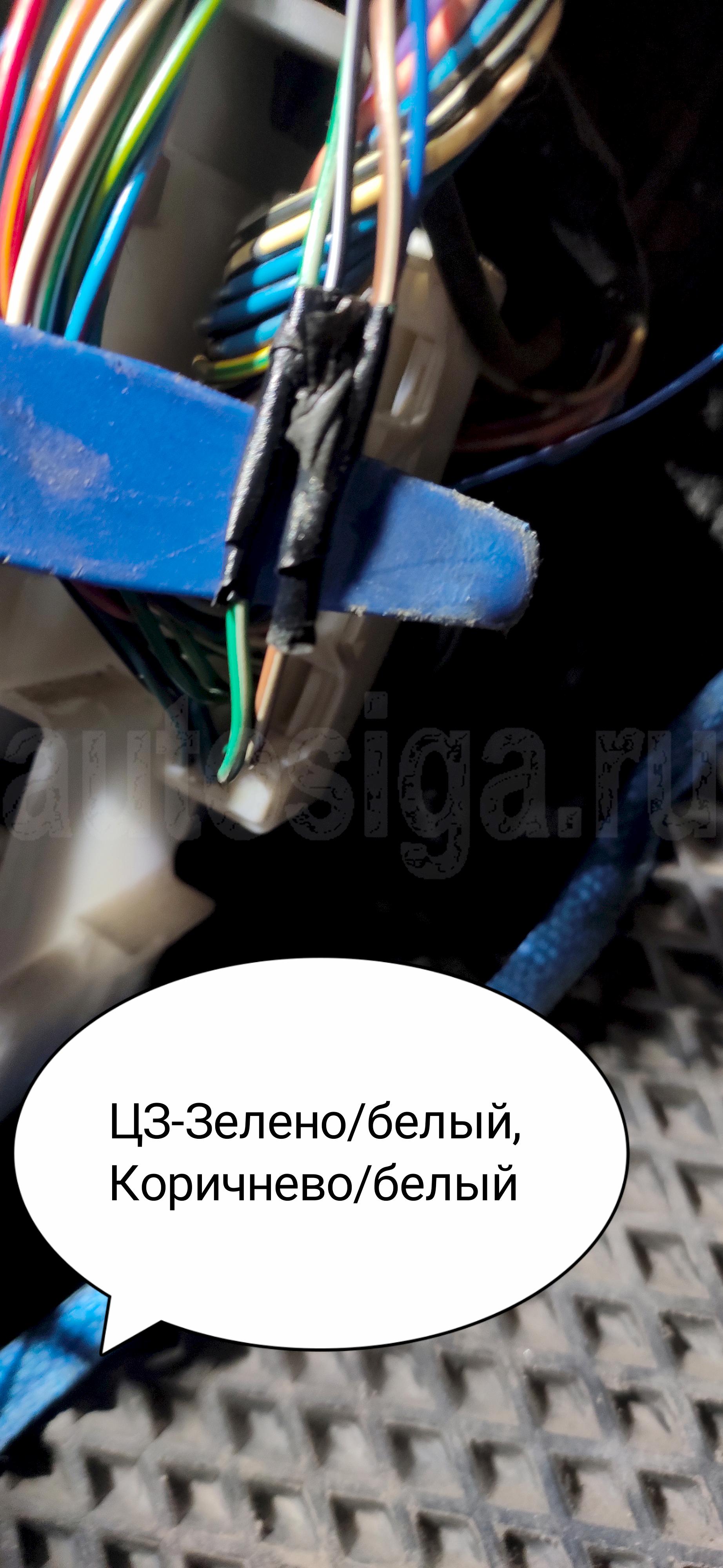

Центральный замок(-) - зелёный/белый, коричневый/белый Pin-Up водителя, жгут из двери)

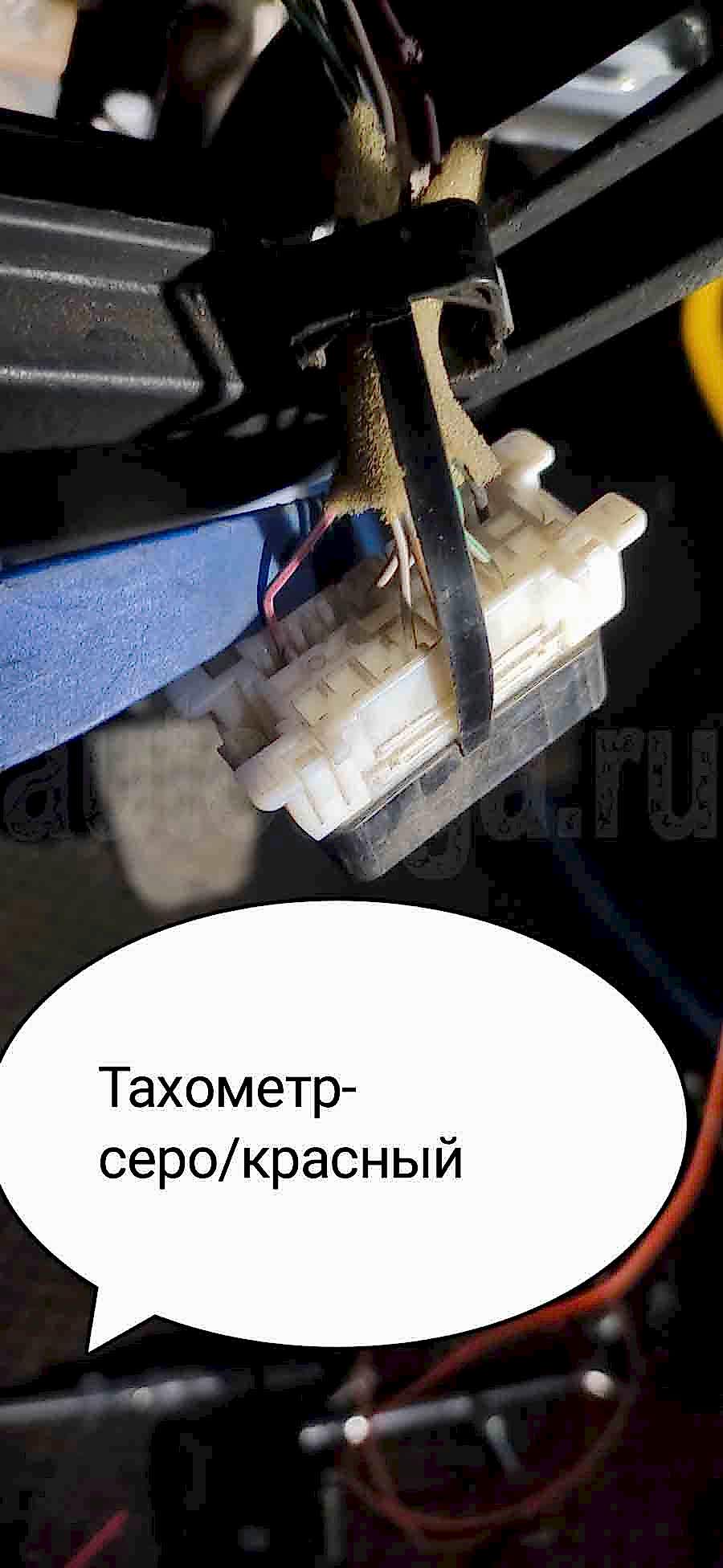

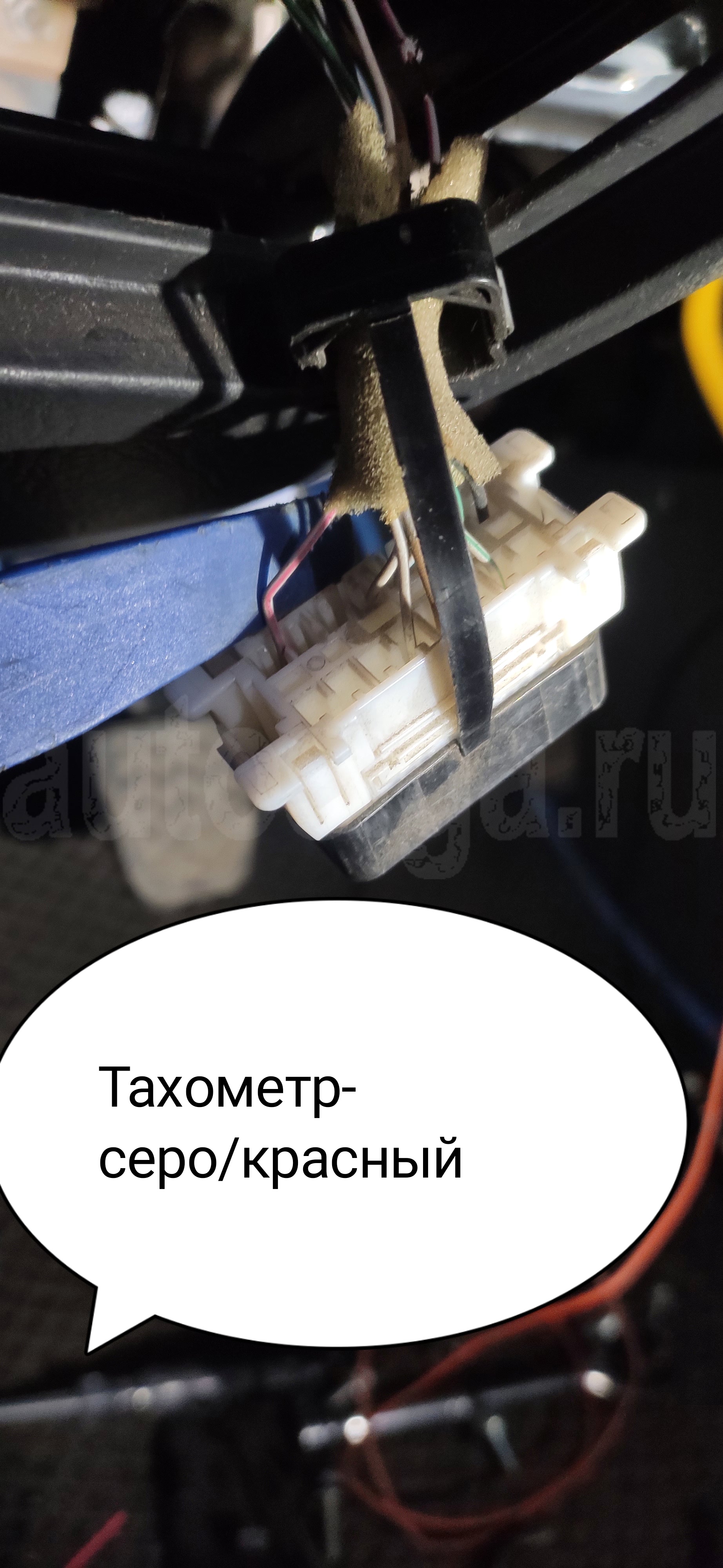

Контроль заведённого двигателя (тахометр)- разъём OBD2, серый/красный
